Łożysko przemysłowe wygląda jak prosty element metalowy, a w rzeczywistości przechodzi przez kilkanaście operacji obróbczych, zanim trafi do maszyny. W tym artykule wyjaśniam, z czego składa się łożysko toczne, jak wygląda cała droga produkcji od surowej stali do gotowego elementu oraz które etapy najbardziej wpływają na jego trwałość. Pokażę też, czym różni się produkcja łożysk kulkowych od wałeczkowych i dlaczego kontrola jakości nie jest tylko formalnością.
Czym są łożyska przemysłowe?

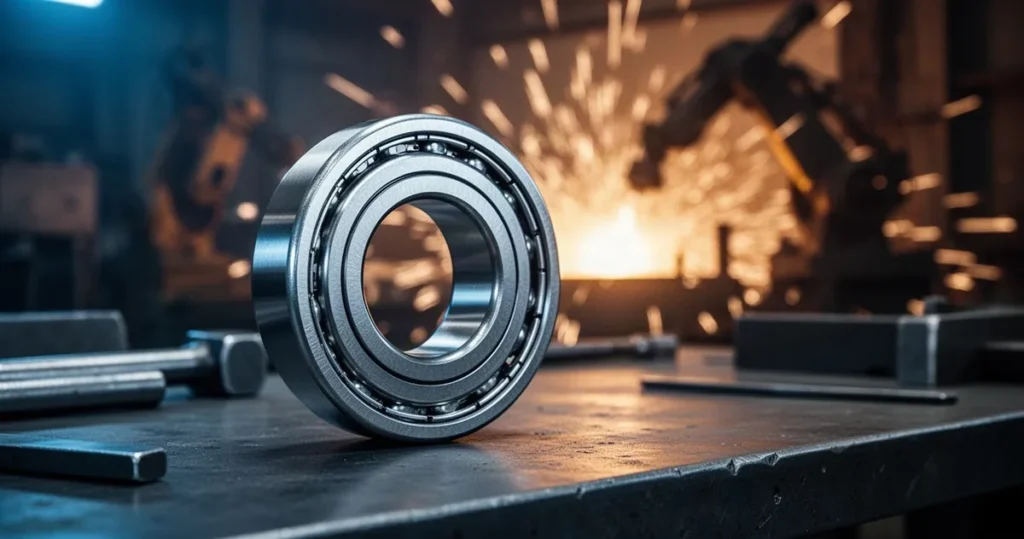

Łożysko przemysłowe to element mechaniczny, którego zadaniem jest umożliwienie ruchu obrotowego lub liniowego przy jak najmniejszym tarciu. W praktyce oznacza to, że wał obracający się w korpusie maszyny nie styka się bezpośrednio z metalem obudowy, tylko przekazuje obciążenie przez pierścienie i elementy toczne łożyska.
Wbrew pierwszemu wrażeniu, nie każde łożysko ma identyczną budowę i nie każde powstaje w ten sam sposób. Zależnie od typu, obciążenia i prędkości pracy, produkcja może się różnić w szczegółach, choć ogólny szkielet procesu pozostaje podobny.
Z jakich części składa się łożysko?
Typowe łożysko toczne składa się z czterech głównych komponentów, a każdy z nich ma inną funkcję i inne wymagania produkcyjne. Zrozumienie tej budowy pomaga później zrozumieć, dlaczego produkcja jest tak wieloetapowa.
Pierścień wewnętrzny i zewnętrzny
Pierścień wewnętrzny współpracuje zwykle z wałem, natomiast pierścień zewnętrzny osadzany jest w korpusie maszyny. Obydwa elementy muszą mieć bardzo dokładną geometrię i wysoką twardość, bo to właśnie po ich powierzchniach, zwanych bieżniami, przemieszczają się elementy toczne.
W praktyce pierścień wewnętrzny często wymaga nieco większej precyzji niż zewnętrzny, choć oba przechodzą zbliżony proces obróbki. Różnica w wymaganiach wynika głównie z tego, jak każdy z nich współpracuje z pozostałymi częściami maszyny.
Elementy toczne i koszyk
Elementy toczne, czyli kulki lub wałki, odpowiadają za przenoszenie obciążeń i umożliwiają ruch względny między pierścieniami. Muszą mieć bardzo wysoką kulistość albo cylindryczność oraz gładką powierzchnię, ponieważ każda nierówność przekłada się na wzrost tarcia i hałasu.
Koszyk z kolei nie przenosi dużych obciążeń, ale utrzymuje równy odstęp między elementami tocznymi. Choć bywa traktowany jako mniej istotny element, jego zadanie ma bezpośredni wpływ na poziom hałasu i płynność pracy łożyska.
Łożysko toczne to system czterech współpracujących elementów: pierścień wewnętrzny, pierścień zewnętrzny, elementy toczne i koszyk. Żaden z nich nie działa w oddzieleniu od pozostałych, a błąd w jednym komponencie wpływa na całość.
Jak wygląda produkcja łożyska krok po kroku?
Produkcja łożyska przemysłowego nie ogranicza się do złożenia gotowych części, choć takie uproszczenie często się pojawia. W rzeczywistości to sekwencja procesów, gdzie każdy kolejny etap zależy od jakości poprzedniego.
Cały proces zaczyna się od wyboru materiału, a kończy na kontroli jakości i ewentualnym smarowaniu. Oto jak najczęściej wygląda ta droga w praktyce:

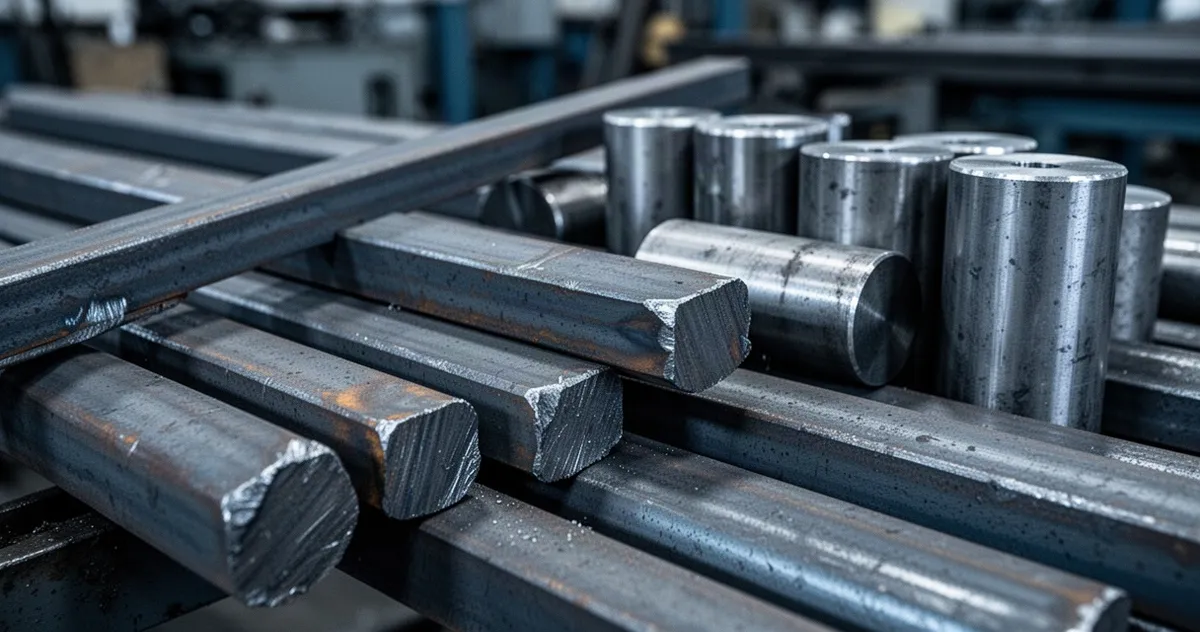

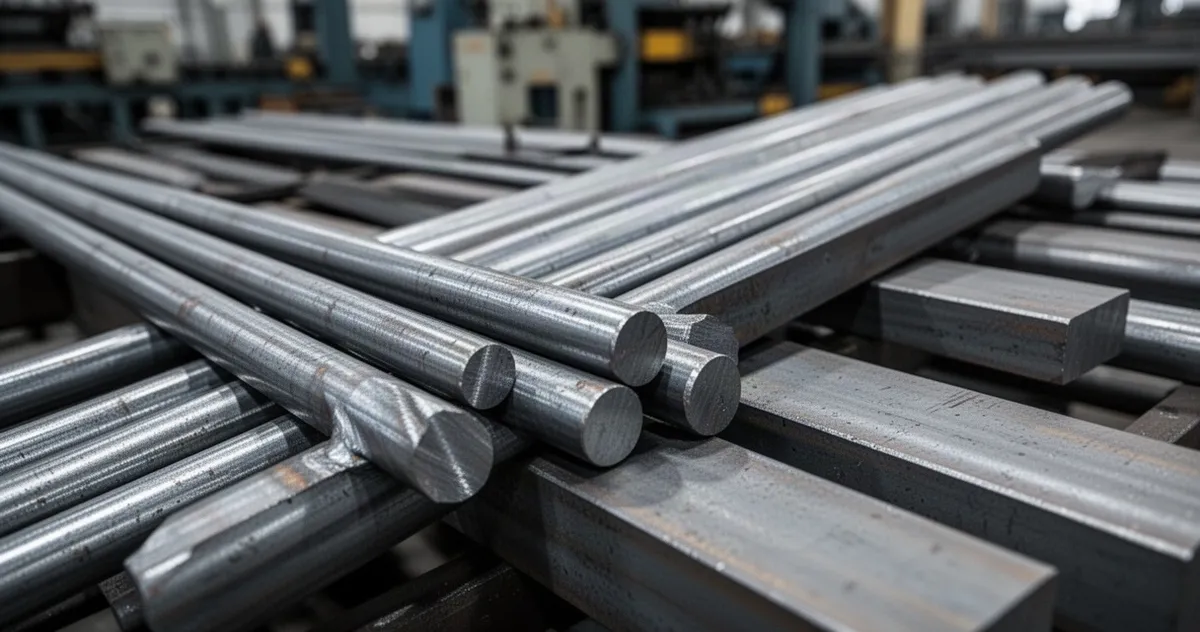

- Przygotowanie wsadu – wybór odpowiedniej stali i jej wstępne przygotowanie do dalszej obróbki
- Formowanie lub obróbka skrawaniem – nadanie wstępnego kształtu pierścieniom i elementom tocznym
- Obróbka cieplna – hartowanie i inne procesy zmieniające strukturę materiału
- Szlifowanie oraz ewentualne honowanie lub docieranie – precyzyjne wykańczanie powierzchni
- Kontrola jakości – pomiary geometrii, twardości i chropowatości
- Montaż – złożenie pierścieni, elementów tocznych i koszyka
- Smarowanie lub powlekanie, jeśli jest wymagane
Warto zapamiętać, że pominięcie któregokolwiek z tych etapów pośrednich zwykle odbija się na jakości gotowego produktu. Łożysko musi jednocześnie być wytrzymałe, precyzyjne i mieć niskie tarcie, a każda z tych cech powstaje na innym etapie procesu.
Z jakich materiałów wykonuje się łożyska?
Podstawowym materiałem dla wielu łożysk przemysłowych jest wysokogatunkowa stal łożyskowa. To ona daje potencjał do uzyskania wysokiej twardości, odporności zmęczeniowej i stabilności wymiarowej po obróbce cieplnej.
W niektórych zastosowaniach stosuje się też stal nierdzewną, gdy łożysko musi pracować w środowisku wilgotnym lub korozyjnym, a także ceramikę, która sprawdza się przy wysokich prędkościach obrotowych i niższej masie elementów tocznych. Wybór materiału zależy więc od warunków pracy, a nie jest jedną uniwersalną decyzją.
Sam materiał nie gwarantuje jednak trwałości. Nawet najlepsza stal nie zapewni długiej żywotności łożyska, jeśli kolejne etapy obróbki zostaną wykonane niedbale.
Dlaczego obróbka cieplna jest kluczowa?
Po wstępnym uformowaniu pierścieni i elementów tocznych materiał trzeba poddać obróbce cieplnej. To etap, w którym stal zmienia swoją strukturę wewnętrzną pod wpływem kontrolowanego nagrzewania i chłodzenia.
W jednym z opisów procesu wskazuje się na wygrzewanie pierścieni w piecu o temperaturze około 850°C przez kilka godzin, choć konkretne parametry zależą od gatunku stali i wymagań producenta. Wartości te warto traktować orientacyjnie, bo różnią się między technologiami i klasami produktów.
Hartowanie i chłodzenie
Po nagrzaniu materiał jest szybko schładzany, co pozwala uzyskać wysoką twardość powierzchni bieżni. Ten etap zwiększa też odporność na zużycie, co ma bezpośrednie przełożenie na żywotność łożyska w pracy pod obciążeniem.
Warto jednak dodać, że obróbka cieplna bez odpowiedniej kontroli może poprawić twardość kosztem innych cech materiału, na przykład jego odporności na pękanie. To pewien kompromis między twardością, wytrzymałością i stabilnością wymiarową, który wymaga ścisłego nadzoru temperatury i czasu procesu.
Po obróbce cieplnej elementy łożyska mogą się nieznacznie odkształcić. Dlatego nigdy nie traktuje się hartowania jako etapu końcowego, po nim zawsze następuje precyzyjne wykańczanie, które przywraca wymagane tolerancje wymiarowe.
Po co stosuje się szlifowanie, honowanie i docieranie?
Jeżeli obróbka cieplna nadaje materiałowi odpowiednią twardość, to szlifowanie odpowiada za finalną precyzję wymiarową i jakość powierzchni. To właśnie na tym etapie bieżnie pierścieni oraz powierzchnie elementów tocznych uzyskują gładkość niezbędną do pracy z niskim tarciem.
W wielu procesach po szlifowaniu stosuje się dodatkowo honowanie lub docieranie. Honowanie wygładza powierzchnię i poprawia precyzję geometryczną, natomiast docieranie idzie jeszcze dalej, zapewniając bardzo gładkie dopasowanie współpracujących powierzchni. Różne źródła kładą różny nacisk na te dwa procesy, ale w praktyce oba służą temu samemu celowi, czyli ograniczeniu mikronierówności powierzchni.
Obróbka skrawaniem a szlifowanie
Warto rozróżnić te dwa etapy, bo bywają mylone. Obróbka skrawaniem, najczęściej toczenie, nadaje półfabrykatowi wstępny kształt i wymiar, ale nie daje jeszcze finalnej dokładności. Szlifowanie z kolei jest etapem wykańczającym, wykonywanym po obróbce cieplnej, gdy materiał jest już utwardzony.
| Proces | Co poprawia | Dlaczego jest ważny |
|---|---|---|
| Obróbka skrawaniem | Kształt i wymiar wstępny | Przygotowuje półfabrykat do dalszych etapów |
| Szlifowanie | Dokładność wymiarowa i geometria | Nadaje finalną precyzję bieżni |
| Honowanie | Gładkość powierzchni | Redukuje mikronierówności po szlifowaniu |
| Docieranie | Bardzo precyzyjne dopasowanie | Zapewnia najwyższą klasę gładkości |
Jeżeli zależy mi na wyjaśnieniu, który etap ma największe znaczenie dla trwałości, wskazałbym właśnie szlifowanie. To ono decyduje o tym, jak łożysko będzie się zachowywać pod względem hałasu, temperatury pracy i zużycia w czasie.
Jak przebiega montaż i smarowanie?
Po wykończeniu wszystkich komponentów następuje montaż, czyli złożenie pierścieni, elementów tocznych i koszyka w jedną gotową jednostkę. To etap, który bywa niedoceniany, choć nawet doskonale wykonane części mogą dać słaby produkt, jeśli dopasowanie zostanie wykonane niedbale.
Precyzja montażu wpływa bezpośrednio na poziom hałasu, opory ruchu i ostateczną żywotność łożyska. Błędy na tym etapie mogą zniweczyć efekt wcześniejszych, kosztownych operacji obróbczych.
Smarowanie fabryczne kontra smarowanie na miejscu
Nie każde łożysko trafia do klienta już nasmarowane. Niektóre typy są smarowane fabrycznie i gotowe do natychmiastowego montażu, inne dostarczane są bez smaru i wymagają jego nałożenia podczas instalacji w maszynie.
Smarowanie fabryczne ma tę zaletę, że zapewnia powtarzalność i gotowość do użycia od razu po rozpakowaniu. Smarowanie na miejscu z kolei pozwala dopasować rodzaj smaru do konkretnych warunków pracy, na przykład wysokiej temperatury lub dużej wilgotności. Wybór między tymi wariantami zależy od zastosowania, a nie jest kwestią przypadku.
Jak sprawdza się jakość łożysk?
Kontrola jakości nie jest formalnością wykonywaną na końcu procesu, tylko integralną częścią produkcji, która weryfikuje efekty wszystkich wcześniejszych etapów. Sprawdza się tu zarówno wymiary, jak i geometrię, twardość po obróbce cieplnej oraz jakość powierzchni.
Nawet niewielkie błędy geometryczne mogą mieć duży wpływ na hałas, temperaturę pracy i tempo zużycia łożyska. W praktyce precyzja w tej branży nie jest dodatkiem, tylko funkcją krytyczną dla całego produktu.
Poniżej zestawiłem najważniejsze punkty, które zwykle podlegają kontroli przed dopuszczeniem łożyska do sprzedaży:
- Wymiary pierścieni i elementów tocznych względem tolerancji projektowych
- Geometria bieżni oraz okrągłość i cylindryczność elementów tocznych
- Jakość powierzchni, czyli chropowatość bieżni i elementów tocznych
- Twardość materiału po obróbce cieplnej
- Kompletność montażu, w tym prawidłowe rozmieszczenie koszyka
- Zgodność ze specyfikacją techniczną danego typu łożyska
Pominięcie kontroli geometrii i chropowatości powierzchni jest jednym z najczęstszych błędów w rozumieniu procesu produkcji łożysk. To właśnie te dwa parametry, a nie tylko wymiary, decydują o poziomie hałasu, tarcia i ostatecznej żywotności łożyska w pracy.
Czym różnią się typy łożysk?
Nie każde łożysko przechodzi identyczną ścieżkę produkcyjną, choć ogólny szkielet procesu pozostaje podobny. Największe różnice widać między łożyskami kulkowymi i wałeczkowymi, które różnią się kształtem elementów tocznych i przeznaczeniem.
Łożysko kulkowe kontra łożysko wałeczkowe
Łożysko kulkowe wykorzystuje kulki jako elementy toczne i zwykle oferuje niższe tarcie oraz dobrą pracę przy wysokich prędkościach obrotowych. Jego produkcja wymaga bardzo dokładnego wykończenia kulek, bo każda nieregularność kulistości przekłada się na wzrost tarcia i hałasu.
Łożysko wałeczkowe stosuje wałki cylindryczne lub igiełkowe, które lepiej znoszą większe obciążenia, choć zwykle generują nieco większe opory ruchu niż kulki. Jeżeli maszyna pracuje pod dużym obciążeniem, a nie przy bardzo wysokich prędkościach, konstruktorzy częściej wybierają właśnie ten typ.
| Kryterium | Łożysko kulkowe | Łożysko wałeczkowe |
|---|---|---|
| Tarcie | Niższe | Wyższe |
| Nośność | Mniejsza | Większa |
| Typowe zastosowanie | Wysokie prędkości, precyzyjne napędy | Duże obciążenia |
Dokładne parametry zawsze zależą od konkretnej konstrukcji i materiału, więc powyższe porównanie warto traktować jako ogólny kierunek, a nie sztywną regułę dla każdego modelu.
Kiedy produkcja wymaga dodatkowych operacji?
Niektóre zastosowania wymagają odejścia od standardowego procesu opisanego wcześniej. Łożyska ceramiczne albo wykonane ze stali nierdzewnej mogą wymagać innej strategii obróbki niż typowe łożyska stalowe, szczególnie na etapie kształtowania i wykańczania powierzchni.
Podobnie sytuacja wygląda w przypadku łożysk, które muszą pracować w środowisku silnie korozyjnym. Wtedy w procesie może pojawić się dodatkowe powlekanie, które poprawia odporność na korozję, zużycie i utlenianie. Nie jest to jednak operacja obowiązkowa dla każdego łożyska, tylko rozwiązanie stosowane w konkretnych, bardziej wymagających zastosowaniach.
Osobną grupę stanowią łożyska o bardzo wysokiej precyzji, gdzie kontrola geometrii i chropowatości musi być zaostrzona ponad standardowy poziom. W takich przypadkach nawet niewielkie odchylenie od tolerancji może dyskwalifikować cały egzemplarz z dalszej produkcji.
