Precyzyjna obróbka blachy to proces, w którym z podstawowego materiału, takiego jak blacha, tworzy się gotowy element o jasno określonych wymiarach i właściwościach. To zadanie wymagające nie tylko nowoczesnych maszyn, ale także odpowiedniej wiedzy i doświadczenia.
W obecnych czasach, kiedy w wielu branżach – od motoryzacji po medycynę – rośnie zapotrzebowanie na bardzo dokładnie wykonane części, znajomość i stosowanie dobrych praktyk w tej dziedzinie jest bardzo ważne.
Precyzyjna obróbka blach pozwala na produkowanie niemal identycznych części, z minimalnymi różnicami od założeń projektu. To ma bezpośredni wpływ na funkcjonowanie i niezawodność gotowych produktów.
Wysoka jakość wykonania jest wymagana w każdej branży. Proces ten, nawet jeśli jest zautomatyzowany, wciąż wymaga osób, które będą nad nim czuwać i które sprawdzą, czy maszyny CNC realizują projekty zgodnie z założeniami.
W dalszej części tekstu wyjaśniamy, czym jest precyzyjna obróbka blach, jakich technologii używa, dlaczego dokładność jest tak istotna, jakie metody i czynniki decydują o precyzji, a także jakie są dobre praktyki, typowe błędy oraz jak ważna jest kontrola jakości w całym procesie.
Co to jest precyzyjna obróbka blachy?
Precyzyjna obróbka blachy to rozwinięty proces wytwarzania, w którym z metalowych arkuszy uzyskuje się gotowe części, które muszą spełniać bardzo ścisłe wymagania wymiarowe i mieć odpowiednią jakość powierzchni. W odróżnieniu od standardowej obróbki, tutaj nie można pozwolić sobie na większe odchyłki od projektu.
Jest to bardzo ważne szczególnie w miejscach, gdzie nawet drobne błędy mogą spowodować, że całość nie zadziała, jak powinna. Proces opiera się na metodach oddawania materiału, czyli usuwania nadmiaru, aby części miały oczekiwany kształt i wymiary.
Dziś precyzyjna obróbka blachy jest możliwa dzięki maszynom CNC, które są sterowane komputerowo według projektów przygotowanych w oprogramowaniu CAD i CAM. Dzięki nim można powtarzać te same operacje, zachowując bardzo dużą powtarzalność i dokładność.
To umożliwia produkcję seryjną części, dzięki czemu otrzymujemy elementy praktycznie identyczne. Takie połączenie dobrych maszyn, oprogramowania i odpowiedniej obsługi jest podstawą precyzyjnej obróbki blachy.
Jakie technologie wykorzystuje się w precyzyjnej obróbce blach?
W precyzyjnej obróbce blach stosuje się wiele nowoczesnych technologii. Najważniejsza to skrawanie maszynami CNC – są to frezarki, tokarki, wycinarki laserowe, czy prasy krawędziowe, które można zaprogramować komputerowo. To pozwala na produkowanie nawet bardzo złożonych części z minimalną liczbą błędów.
Oprogramowanie CAM tłumaczy projekt CAD na konkretne polecenia dla maszyny, co ma duży wpływ na dokładność.
Oprócz tego wykorzystywane są takie metody jak:
- Obróbka elektroerozyjna (EDM), na przykład cięcie drutowe – służy do precyzyjnego obrabiania przewodzących prąd materiałów za pomocą kontrolowanych iskier.
- Wycinanie laserowe – to szybka i dokładna metoda na uzyskanie złożonych kształtów, bez zbędnych zniekształceń.
Wybór technologii uzależniony jest od wymagań projektu, rodzaju materiału oraz żądanej dokładności wykonania.
Dlaczego dokładność jest tak ważna?
Dokładność w obróbce blachy decyduje o jakości, działaniu i wytrzymałości końcowych produktów.
Po pierwsze, precyzja powoduje, że części idealnie pasują do siebie przy montażu. Branże takie jak motoryzacja czy lotnictwo nie mogą sobie pozwolić na luz czy niedopasowanie elementów, bo może to prowadzić do podwyższonego zużycia i awarii.
Dobrze wykonane części są też bardziej trwałe, a ich powierzchnie gładkie – to zmniejsza tarcie oraz ryzyko pękania. Im lepsza precyzja obróbki, tym mniej odpadów, ponieważ mniej części jest odrzucanych przez kontrolę jakości. Niby większa dokładność kosztuje, ale zwraca się w lepszej jakości, mniejszej liczbie reklamacji i dłuższej żywotności.

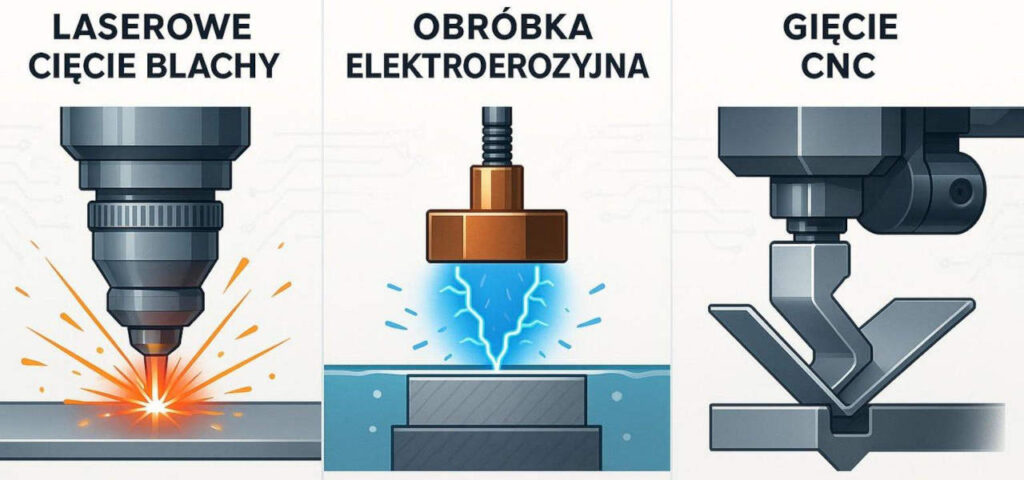

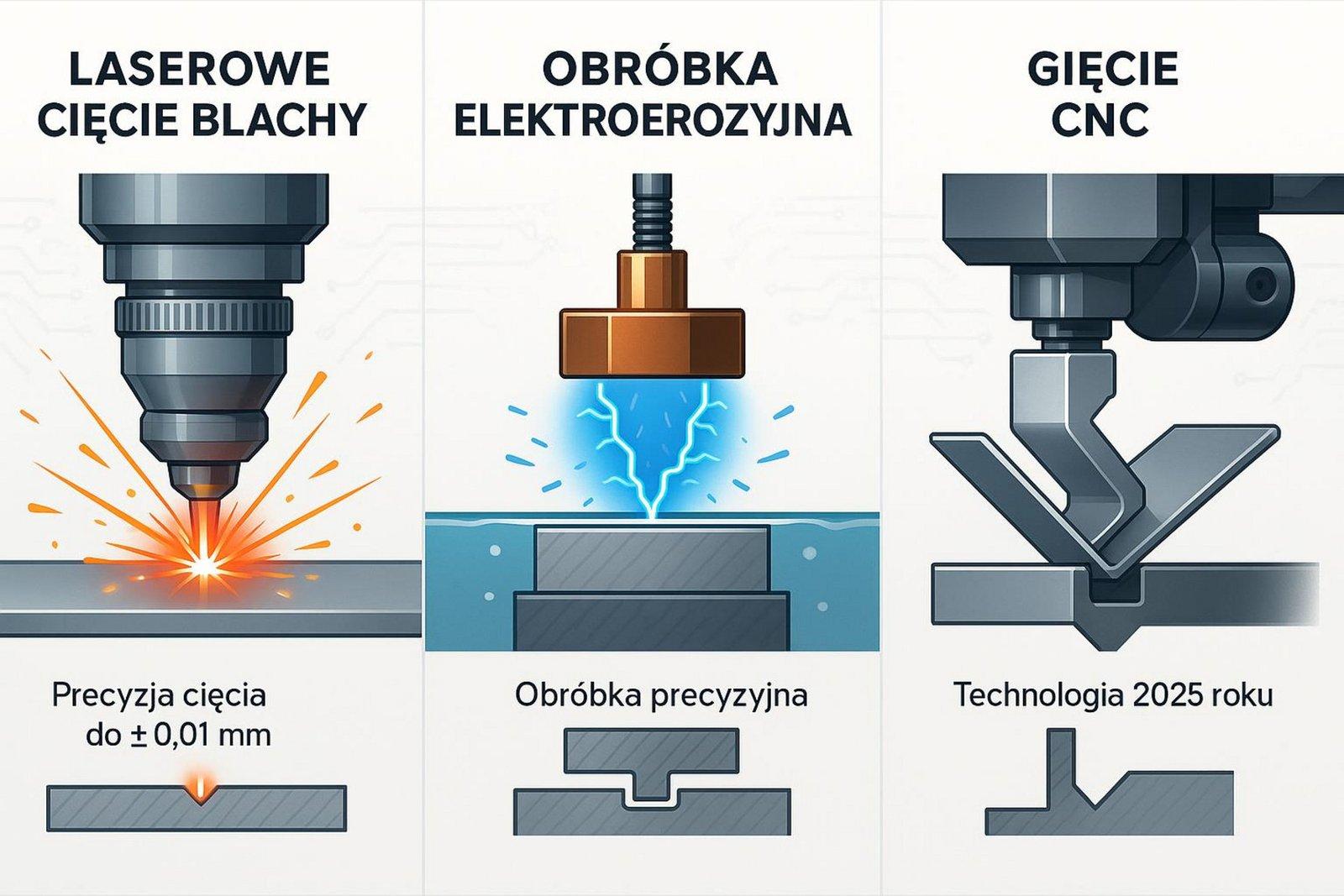

Najpopularniejsze metody precyzyjnej obróbki blachy
Wybór metody obróbki ma duże znaczenie dla jakości końcowego wyrobu. Oto najczęściej stosowane techniki:
- Cięcie laserowe – bardzo popularne ze względu na dokładność i możliwość wycinania skomplikowanych kształtów. Laser topi lub odparowuje materiał, co pozwala uzyskać gładkie krawędzie, nawet w dużych partiach produkcyjnych. Świetnie sprawdza się przy cienkich i podatnych na odkształcenia blachach.
- Gięcie CNC – maszyny krawędziowe pozwalają na precyzyjne zginanie arkuszy metalu pod ustalonym kątem. Zaprogramowane ustawienia zapewniają powtarzalność parametrów, co jest bardzo ważne w masowej produkcji.
- Tłoczenie i wykrawanie – tutaj wykorzystuje się matryce i stemple, aby tworzyć powtarzalne otwory i kształty w blachach. Szybkość i dokładność zależą przede wszystkim od jakości narzędzi i maszyn stosowanych w procesie.
- Obróbka elektroerozyjna (EDM) – szczególnie przydatna przy bardzo twardych materiałach i skomplikowanych kształtach. Działa bez kontaktu narzędzia z materiałem, dzięki czemu nie pojawiają się dodatkowe odkształcenia.
Co wpływa na dokładność i powtarzalność obróbki blach
Na końcowy efekt obróbki wpływa nie tylko metoda, ale także wiele innych czynników. Oto najważniejsze aspekty:
- Cechy materiału – każdy rodzaj metalu (np. stal nierdzewna, aluminium) zachowuje się inaczej podczas obróbki. Zbyt miękki materiał łatwo się deformuje, a zbyt twardy szybciej zużywa narzędzia.
- Tolerancje wymiarowe – to dopuszczalne odchylenia. Im mniejsze, tym wyższy koszt, bo wymaga się lepszego sprzętu oraz dokładniejszej kontroli jakości.
- Parametry maszyn i ich kalibracja – precyzja ustawień, regularna kalibracja i konserwacja mają ogromny wpływ na powtarzalność efektu. Nowoczesne maszyny z bieżącą kalibracją dają lepsze rezultaty.
- Sposób mocowania blachy – stabilne mocowanie zapobiega przesunięciom i drganiom, które mogą popsuć końcowy efekt. Siła docisku musi być dobrze dobrana, żeby część nie uległa odkształceniom.
Dobre praktyki w precyzyjnej obróbce blachy
Aby osiągnąć wysoką jakość, nie wystarczy tylko nowoczesna maszyna. Poniższe zasady pomogą utrzymać dokładność i powtarzalność przez cały proces:
Dobry wybór materiału
- Wybieraj materiały o jednorodnym składzie i znanych właściwościach.
- Dopasuj wybór do przeznaczenia części oraz warunków ich pracy.
- Dla CNC często używa się aluminium (5052, 6061, 7075), stali nierdzewnej (304, 316), stali węglowej, miedzi, mosiądzu, brązu, tytanu. Z tworzyw: ABS, PMMA, PC, POM, PA.
Projektowanie pod kątem produkcji
- Unikaj zbędnie skomplikowanych kształtów i bardzo cienkich ścianek.
- Stosuj zaokrąglenia krawędzi, które ułatwiają obróbkę.
- Projektuj części możliwie „standardowo” – gwinty czy otwory pod dostępne śruby itp.
- Określaj tolerancje tylko tam, gdzie jest to konieczne – bardzo małe tolerancje znacząco podnoszą koszt wykonania.
Programowanie i oprogramowanie CAM
- Dokładnie przygotuj projekt w programie CAD i upewnij się, że instrukcje do maszyny są poprawne.
- Wykorzystuj symulacje w oprogramowaniu CAM do sprawdzenia, czy nie pojawią się błędy przed realnym cięciem.
- Optymalizuj parametry procesu pod kątem materiału i wymagań projektu.
Prawidłowe zarządzanie narzędziami
- Wybieraj wysokiej jakości narzędzia tnące dostosowane do materiału.
- Dbaj o stan narzędzi, kontroluj ich zużycie, dobrze ustawiaj kąty natarcia i wymieniaj narzędzia na czas.
- Stosuj narzędzia pokryte powłokami zwiększającymi trwałość (np. azotkiem tytanu).
Kontrola jakości przez cały czas produkcji
- Sprawdzaj parametry materiału, wymiarowanie po kluczowych etapach i wykonuj dokładny pomiar końcowy.
- Używaj precyzyjnych narzędzi pomiarowych – suwmiarki, mikrometry, maszyny CMM.
- Rejestruj wszystkie wyniki i w razie potrzeby szybko koryguj proces.
- Stosuj analizę statystyczną do wykrywania trendów i powtarzających się błędów.
Regularna konserwacja sprzętu
- Czyść, smaruj i sprawdzaj maszyny zgodnie z harmonogramem.
- Badaj stan wrzeciona, łożysk i innych podzespołów istotnych dla precyzji.
- Dbaj o regularne ustawianie osi i kalibrację czujników oraz układów sterujących.
| Element | Zalecenie |
| Wybór materiału | Używaj materiałów wysokiej jakości, dostosowanych do docelowego zastosowania. |
| Projekt | Projektuj z myślą o prostocie i łatwości obróbki. |
| Programowanie | Sprawdzaj projekty w CAM przed zatwierdzeniem produkcji. |
| Zarządzanie narzędziami | Stosuj narzędzia wysokiej klasy, kontroluj ich stan. |
| Kontrola jakości | Prowadź pomiary na każdym etapie i analizuj wyniki. |
| Konserwacja maszyn | Wykonuj regularne przeglądy, czyszczenie i kalibrację sprzętu. |
Typowe błędy i problemy, które mogą się pojawić
Nawet dobrze zaplanowany proces może zawieść przez:
- Nadmierne drgania – pogarszają jakość powierzchni, prowadzą do odchyleń wymiarowych i szybszego zużycia narzędzi. Można je ograniczyć, wybierając sztywne narzędzia, dobre mocowanie i odpowiednie ustawienia parametrów.
- Odkształcenia przy cienkich blachach – cienkie elementy łatwo ulegają deformacjom na skutek nacisku narzędzi lub wysokiej temperatury. Dobrze jest odpowiednio podpierać materiał i zmniejszać siły działające podczas obróbki.
- Problemy z utrzymaniem tolerancji – wymagają wysokiej jakości materiału, dobrego sprzętu oraz dużego doświadczenia. Bardzo ścisłe tolerancje to także wyższy koszt i więcej czasu poświęconego na kontrolę.
- Szybkie zużywanie narzędzi – spowodowane złym dopasowaniem narzędzia do materiału, złą prędkością pracy lub brakiem odpowiedniego chłodzenia.
Kontrola jakości w precyzyjnej obróbce blachy
Kontrola jakości to nie tylko sprawdzenie ostatniej części przed wysyłką, ale stałe pilnowanie każdego etapu produkcji. Ważne jest, by mierzyć i dokumentować wyniki przez cały czas oraz by analizować, czy nie pojawiają się powtarzające się błędy.
W procesie tym pomocne są różne narzędzia pomiarowe:
- Suwmiarki i mikrometry – szybkie i precyzyjne pomiary zewnętrzne/wewnętrzne
- Maszyny CMM – do skomplikowanych pomiarów 3D
- Skanery laserowe – do analizy powierzchni i wymiarów na dużych płaszczyznach
Systematyczna rejestracja wszystkich wyników i ich analiza pozwala zauważyć, z czego wynikają błędy, i szybko je poprawiać. Dzięki temu proces może być stale ulepszany, a końcowy produkt spełnia wymagania odbiorców.
Zalecenia dla firm wdrażających dobre praktyki w obróbce blach
Aby produkować bardzo dokładne elementy, firma powinna zadbać o kilka spraw:
- Współpraca z dobrymi dostawcami surowców, narzędzi i oprogramowania. Sprawdzeni partnerzy oznaczają stałą jakość dostaw i serwisu.
- Inwestowanie w szkolenia dla operatorów, programistów i inżynierów. Aktualna wiedza i praktyka przekładają się na lepszą efektywność.
- Wdrożenie i przestrzeganie norm jakościowych – na przykład ISO 9001 czy norm tolerancji dla metali i tworzyw, jak DIN-2768-1. Są to jasne zasady, które pomagają utrzymać powtarzalny poziom wykonania i zdobyć zaufanie klientów.
Stosowanie powyższych zasad, dokładna dokumentacja oraz systematyczna analiza tempa produkcji i powtarzalności są podstawą skutecznej i precyzyjnej obróbki blachy.
