Kompozyty węglowe powstają z włókien węglowych połączonych z żywicą jako osnową. Najpierw produkuje się włókno z prekursora PAN przez stabilizację, karbonizację i często grafityzację, a potem formuje się gotowy element przez ułożenie włókien, impregnację żywicą i utwardzenie.
Wiele osób mówi o włóknie węglowym, myśląc w rzeczywistości o kompozycie węglowym. To istotna różnica, która zmienia sposób rozumienia całej technologii. Ten artykuł prowadzi pełną drogę od surowego prekursora do gotowego elementu, z uwzględnieniem roli żywicy, temperatury i ciśnienia.
Czym są kompozyty węglowe?
Kompozyt węglowy to materiał złożony z dwóch podstawowych składników. Pierwszym jest zbrojenie w postaci włókien węglowych, które odpowiadają za wytrzymałość i sztywność. Drugim jest osnowa, najczęściej żywica, która otacza włókna, przenosi obciążenia między nimi i utrwala kształt wyrobu.
W praktyce najczęściej chodzi o CFRP, czyli polimerowy kompozyt wzmocniony włóknem węglowym. Trzeba jednak pamiętać, że nie każdy kompozyt węglowy ma żywiczną osnowę, o czym będzie mowa przy kompozytach C/C.
Z czego składa się kompozyt węglowy?

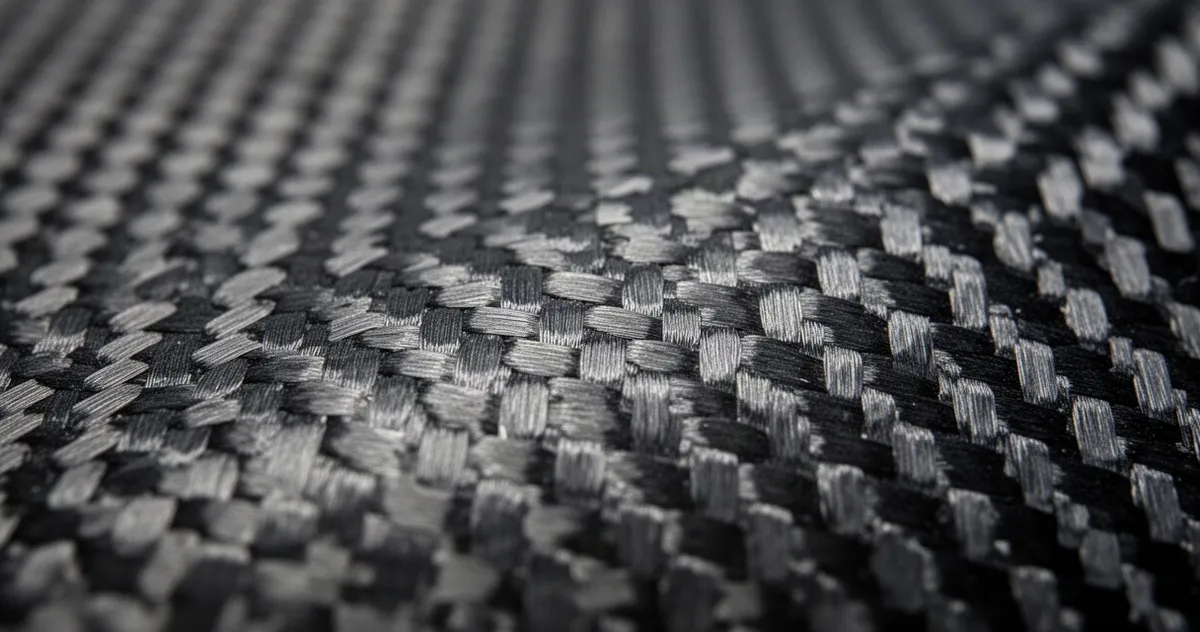

W klasycznym CFRP rolę zbrojenia pełni włókno węglowe. Może ono występować jako luźne pasma, tkanina lub inna ustrukturyzowana postać. Osnowę stanowi żywica, zwykle epoksydowa, która pełni funkcję spoiwa.
Kompozyt węglowy nie jest samą tkaniną węglową. Bez żywicy włókna nie tworzą gotowego materiału konstrukcyjnego.
Wysoka wytrzymałość kompozytu nie wynika wyłącznie z włókna ani wyłącznie z żywicy. To współpraca obu składników daje lekki, sztywny i wytrzymały materiał. Żywica chroni też włókna przed wilgocią i czynnikami zewnętrznymi oraz równomiernie rozkłada obciążenia.
Jak powstaje włókno węglowe?
Włókno węglowe ma zupełnie inny proces produkcji niż kompozyt. Najczęściej wychodzi się z poliakrylonitrylu, znanego jako PAN. To organiczny polimer, który nie przypomina jeszcze gotowego włókna węglowego.
Pierwszy etap to stabilizacja. Prowadzi się ją w atmosferze utleniającej, zwykle w zakresie 220–250°C przez kilkadziesiąt godzin. Włókna zmieniają wtedy strukturę chemiczną, dzięki czemu nie stopią się ani nie spalą w dalszych etapach.
Drugi etap to karbonizacja. Przeprowadza się ją w atmosferze obojętnej, najczęściej w okolicy 1000°C. W tym kroku usuwane są inne pierwiastki, a struktura staje się głównie węglowa. Atmosfera obojętna jest tu niezbędna, bo przy dostępie tlenu włókno uległoby spaleniu.
Trzeci etap, grafityzacja, nie zawsze jest stosowany. Polega na dodatkowym ogrzewaniu do temperatur rzędu 2500–3000°C. Zwiększa to uporządkowanie struktury węglowej i poprawia moduł sprężystości włókna. Innymi słowy, włókno staje się sztywniejsze.
Podane zakresy temperatur są orientacyjne i zależą od konkretnej technologii oraz klasy włókna.
Najczęstszy błąd to pomijanie atmosfery procesu. Stabilizacja potrzebuje atmosfery utleniającej, a karbonizacja obojętnej. Pomylenie tych środowisk prowadzi do zniszczenia materiału.
Jak z włókien powstaje gotowy kompozyt?
Z włókna węglowego można wytwarzać kompozyt na kilka sposobów, ale ogólny schemat jest podobny. Włókna lub tkaninę układa się w formie w określonych warstwach, a następnie nasyca żywicą. Potem całość utwardza się w podwyższonej temperaturze, często z udziałem ciśnienia lub próżni.
Wiele zakładów używa prepregu, czyli półproduktu, w którym tkanina lub pasmo włókna jest już zaimpregnowane żywicą w kontrolowanej ilości. Prepreg ułatwia powtarzalność produkcji i dokładne dawkowanie osnowy. Nie jest to jeszcze gotowy element, ale wymaga tylko ułożenia w formie i utwardzenia.
Jeżeli chcesz prześledzić cały proces powstawania kompozytu w skondensowanej formie, kolejność wygląda tak:
- Przygotowanie włókien lub prepregu
- Ułożenie warstw w formie
- Nasycenie żywicą lub zastosowanie prepregu
- Odpowietrzenie i utwardzenie
- Zdjęcie z formy i kontrola jakości
Sam proces utwardzania odgrywa decydującą rolę. Próżnia usuwa powietrze uwięzione między warstwami, a ciśnienie dociska je do formy. Temperatura uruchamia reakcję sieciowania żywicy, prowadząc do twardej i wytrzymałej struktury.
Jeżeli żywica nie wniknie równomiernie między włókna, w laminacie zostaną puste przestrzenie. To one często odpowiadają za spadek wytrzymałości, pękanie i nieprzewidywalne zachowanie elementu.
Metody formowania kompozytów węglowych
Wybór metody zależy od geometrii elementu, liczby sztuk i wymaganej jakości. Najczęściej spotyka się pięć technologii, które dobrze pokazują przekrój możliwości.
| Metoda | Opis | Kiedy wybrać |
|---|---|---|
| Autoklaw | Utwardzanie laminatu pod ciśnieniem i w temperaturze, zwykle z prepregiem | Elementy o wysokich wymaganiach jakościowych |
| Układanie ręczne | Ręczne układanie tkaniny i nanoszenie żywicy w formie | Prototypy, krótkie serie, naprawy |
| Infuzja żywicy | Nasycanie suchej preformy żywicą pod próżnią | Duże elementy, np. kadłuby i łopaty |
| Pultruzja | Ciągłe przeciąganie włókien z żywicą przez matrycę | Profile o stałym przekroju |
| Nawijanie | Nawijanie nasączonego włókna na rdzeń | Rury, zbiorniki, elementy osiowo-symetryczne |
Autoklaw daje zwykle najlepszą kontrolę jakości, ale wymaga drogiego sprzętu. Jeżeli miałbym wskazać metodę dla małej serii prototypów, wybrałbym układanie ręczne z próżnią jako rozsądny kompromis między kosztem a powtarzalnością.
Metody infuzyjne dobrze sprawdzają się przy większych elementach, które trudno umieścić w autoklawie. Pultruzja i nawijanie to z kolei procesy wyspecjalizowane, świetne dla konkretnych kształtów, ale bezużyteczne dla innych.
CFRP a C/C – różnice
Kompozyt węglowy bywa rozumiany na dwa różne sposoby. CFRP to klasyczny układ z włóknem węglowym jako zbrojeniem i polimerową żywicą jako osnową. C/C to materiał, w którym zarówno zbrojenie, jak i osnowa mają charakter węglowy.
Produkcja C/C przebiega inaczej niż wytwarzanie CFRP. Osnowę tworzy się z organicznego prekursora lub smoły, a po impregnacji całość poddaje się ponownie wysokotemperaturowym procesom, takim jak karbonizacja i grafityzacja. W efekcie powstaje materiał dobrze znoszący bardzo wysokie temperatury.
Granica między terminami bywa płynna, ale nie są to materiały zamienne jeden do jednego. CFRP jest lżejszy i tańszy w produkcji. C/C trafia do środowisk, w których żywica nie daje rady, czyli na przykład do hamulców czy osłon narażonych na ekstremalne ciepło.
Na co zwracać uwagę przy ocenie kompozytu?
Gotowy element powinien mieć jednolitą powierzchnię, bez widocznych pęcherzy, suchych plam i rozwarstwień. Wady te zwykle oznaczają, że żywica nie nasyciła włókien równomiernie albo że utwardzanie przebiegło zbyt szybko.
Ważna jest też geometria. Po wyjęciu z formy laminat musi zachować zgodność z kształtem, bez nadmiernych wypaczeń i odkształceń. Krzywizna i krawędzie powinny być stabilne, co świadczy o właściwym przebiegu utwardzania.
Sam zwróciłbym uwagę przede wszystkim na gęstość struktury. Im mniej pustek, tym lepiej materiał przenosi obciążenia. W praktyce można to wstępnie ocenić nawet przez oględziny przekroju i powierzchni, a w zastosowaniach technicznych stosuje się dodatkowo badania ultradźwiękowe.
Jeżeli element wykazuje oznaki niedostatecznej impregnacji, nie należy go obciążać tak, jak pełnowartościowego kompozytu. Dotyczy to zwłaszcza części, które pracują w konstrukcjach narażonych na zmęczenie i uderzenia.
FAQ – pytania i odpowiedzi
Co to jest prepreg?
Prepreg to włókno lub tkanina wstępnie zaimpregnowana żywicą w kontrolowanej ilości. Ułatwia powtarzalność produkcji, ale wymaga utwardzenia, aby stać się gotowym elementem.
Czy do produkcji kompozytu zawsze potrzebny jest autoklaw?
Nie. Autoklaw daje wysoką jakość, ale nie jest jedyną metodą. Do wielu elementów wystarczą infuzja, układanie ręczne z próżnią lub inne techniki.
Czym różni się kompozyt węglowy od włókna węglowego?
Włókno węglowe to zbrojenie. Kompozyt węglowy to gotowy materiał, w którym włókno łączy się z osnową, najczęściej żywicą.
Czy CFRP nadaje się do wysokich temperatur?
Ograniczeniem CFRP jest żywica polimerowa. W środowiskach o bardzo wysokiej temperaturze lepiej sprawdza się kompozyt C/C.
Co najbardziej psuje jakość laminatu?
Puste przestrzenie, niedostateczne nasycenie żywicą i zbyt szybkie utwardzanie. To one prowadzą do spadku wytrzymałości i trwałości.
