Krzem dominuje w elektronice, ponieważ jako półprzewodnik umożliwia precyzyjną kontrolę przewodnictwa przez domieszkowanie, co w połączeniu z doskonałą izolacją tlenkową (SiO₂), niskim kosztem i dojrzałą infrastrukturą produkcyjną pozwala na masową budowę niezawodnych tranzystorów i układów scalonych.
Dlaczego krzem jest kluczowy dla przemysłu elektronicznego?

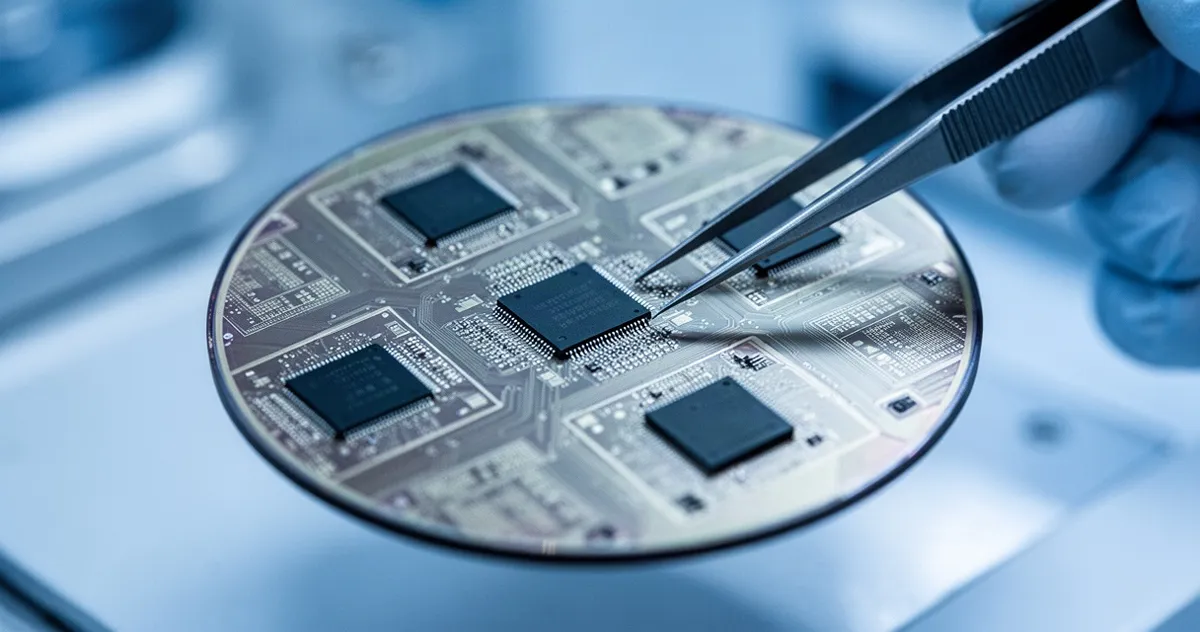

Na pierwszy rzut oka mogłoby się wydawać, że krzem wygrał tylko dlatego, że jest tani i łatwo dostępny. W rzeczywistości jego dominacja ma znacznie głębsze podstawy – wynika z unikalnego splotu właściwości półprzewodnikowych, łatwości wytwarzania krytycznej warstwy izolacyjnej oraz zdolności do tworzenia wielkich, prawie idealnych kryształów. To właśnie te cechy sprawiają, że współczesne mikroprocesory i pamięci zawierają miliardy tranzystorów wykonywanych na płytkach krzemowych.
W dalszej części artykułu przyjrzymy się nie tylko samemu materiałowi, ale też procesom, które pozwalają przekształcić szary pierwiastek w mózg smartfona czy komputera. Odpowiemy też na pytanie, dlaczego german – mimo że też jest półprzewodnikiem – nie wyparł krzemu z masowej produkcji.
Czym jest krzem w elektronice?
Krzem to pierwiastek chemiczny, który w czystej postaci jest słabym przewodnikiem prądu. Zaliczany jest do grupy półprzewodników – materiałów, których opór można zmieniać w kontrolowany sposób. Ta cecha odróżnia go od metali (zawsze przewodzą) i od izolatorów (nie przewodzą wcale).
W praktyce oznacza to, że z krzemu można tworzyć elementy, które raz zachowują się jak przewodnik, a raz jak izolator – i o ten właśnie efekt chodzi w każdym tranzystorze. Bez niego nie powstałyby ani układy scalone, ani mikroprocesory, ani pamięci komputerowe.
Dlaczego właściwości półprzewodnikowe są tak ważne?
Gdyby krzem był zwykłym przewodnikiem, nie dałoby się w nim uzyskać dwóch podstawowych stanów: „prąd płynie” i „prąd nie płynie” – czyli logicznego 0 i 1. Półprzewodnik daje się jednak tak ukształtować, aby pod wpływem niewielkiego napięcia przechodził z jednego stanu w drugi. To fundament całej elektroniki cyfrowej.
Dodatkowo rezystancję krzemu można modulować na poziomie struktury atomowej przez celowe wprowadzanie domieszek. Żaden przewodnik metaliczny nie daje takiej kontroli, dzięki czemu krzem stał się platformą do budowy miliardów przełączających się elementów w jednym chipie.
Jak domieszkowanie przekształca krzem w element funkcjonalny?
Czysty krzem ma ograniczoną przydatność do momentu, gdy w jego sieć krystaliczną wprowadzi się atomy innych pierwiastków. Domieszkowanie fosforem (nadmiar elektronów) tworzy półprzewodnik typu n, a domieszkowanie borem (niedobór elektronów) – typ p. Gdy oba typy zetkną się, powstaje złącze p–n, czyli podstawowy budulec diod i tranzystorów.
Bez precyzyjnego domieszkowania krzem pozostałby jedynie słabym przewodnikiem. Dopiero kontrolowane wprowadzenie domieszek typu n i p nadaje mu zdolność do tworzenia złączy p–n – podstawowych „cegiełek” każdego układu scalonego.
W tranzystorze polowym (MOSFET) steruje się przepływem prądu między źródłem a drenem za pomocą napięcia przyłożonego do bramki. To właśnie subtelna gra domieszek i pola elektrycznego pozwala realizować operacje logiczne z zawrotną prędkością.
Rola tlenku krzemu (SiO₂) – dlaczego izolacja ma znaczenie?
Jedną z największych przewag krzemu nad innymi półprzewodnikami jest zdolność do tworzenia na swojej powierzchni bardzo dobrej warstwy izolacyjnej – dwutlenku krzemu. SiO₂ jest stabilny termicznie, łatwo go wytworzyć w kontrolowanych procesach i idealnie współpracuje z podłożem krzemowym.
W strukturach MOS warstwa tlenku oddziela metalową bramkę od kanału półprzewodnika, dzięki czemu tranzystor może działać z ekstremalnie małymi prądami upływu. Bez takiego izolatora upakowanie miliardów tranzystorów w jednym procesorze byłoby niemożliwe – ciepło i zakłócenia szybko pozbawiłyby chip stabilności.
Dlaczego przemysł postawił na krzem?
Krzem jest drugim po tlenie najpowszechniejszym pierwiastkiem w skorupie ziemskiej, co gwarantuje stabilność dostaw i przewidywalne koszty. Tymczasem konkurencyjny german występuje w znacznie mniejszych ilościach i jest droższy w pozyskaniu. Do tego dochodzi jeszcze jeden czynnik – krzem można wyciągać w postaci wielkich, niemal pozbawionych defektów monokryształów, które są niezbędne do produkcji jednorodnych płytek krzemowych.
Przez dekady inwestycji wytworzyła się również potężna infrastruktura produkcyjna – od pieców do topienia kryształów po litografię i osadzanie warstw. Każda alternatywa musiałaby nie tylko dorównać parametrom elektrycznym, ale też pokonać barierę wejścia w postaci całego ekosystemu maszyn i procesów zoptymalizowanych właśnie pod krzem.
Najsilniejsza przewaga krzemu nie wynika z jednej cechy, lecz z połączenia właściwości materiałowych i dojrzałości całego łańcucha produkcyjnego – od monokryształu po gotowy chip.
Krzem a german – istotna różnica
German był używany w pierwszych tranzystorach, ale szybko ustąpił miejsca krzemowi. Głównym powodem nie jest brak właściwości półprzewodnikowych – german również je posiada – ale trudność w wytworzeniu stabilnej, izolującej warstwy tlenku. Tlenek germanu jest mniej stabilny, co utrudnia budowę niezawodnych struktur MOS. Do tego dochodzi wyższa cena i gorsza stabilność termiczna przy większych gęstościach upakowania.
| Cecha | Krzem | German |
|---|---|---|
| Dostępność w przyrodzie | Bardzo duża (drugi pierwiastek na Ziemi) | Ograniczona |
| Koszt materiału | Niski | Wyższy |
| Tlenek izolacyjny | Stabilny SiO₂ | Niestabilny GeO₂ |
| Stabilność termiczna | Dobra w szerokim zakresie | Większe prądy upływu w podwyższonej temperaturze |
| Dojrzałość infrastruktury | Pełna, dekady optymalizacji | Niszowa |
W efekcie krzem zdominował masową elektronikę cyfrową, podczas gdy german znalazł zastosowanie w niszowych układach wysokoczęstotliwościowych lub detektorach podczerwieni. W kategoriach kosztu na tranzystor i skalowalności produkcji różnica pozostaje miażdżąca.
Ograniczenia krzemu i perspektywy na przyszłość
Mimo dominacji krzem nie jest wolny od ograniczeń. W ekstremalnie wysokich temperaturach bądź przy bardzo dużych częstotliwościach zaczynają się ujawniać jego słabsze strony – na przykład niższa ruchliwość nośników w porównaniu z niektórymi związkami półprzewodnikowymi. W takich warunkach inżynierowie sięgają po azotek galu (GaN) lub węglik krzemu (SiC), szczególnie w energoelektronice i technice mikrofalowej.
Co do całkowitego zastąpienia krzemu – w najbliższej przyszłości jest to mało realne. Zbyt wiele fabryk, linii produkcyjnych i dekad doświadczenia opiera się właśnie na nim. Bardziej prawdopodobne jest współistnienie, gdzie krzem nadal pozostanie podstawą masowej elektroniki, a materiały specjalistyczne przejmą obszary, w których krzem zaczyna napotykać fizyczne granice.
FAQ – pytania i odpowiedzi
Dlaczego krzem, a nie inny pierwiastek, dominuje w elektronice?
Krzem łączy właściwości półprzewodnika z łatwością domieszkowania, doskonałą izolacją tlenkową, dostępnością w dużych monokryształach oraz niskim kosztem i skalą produkcji. To sprawia, że stał się standardem masowej elektroniki.
Jak domieszkowanie zmienia właściwości krzemu?
Domieszkowanie atomami fosforu (typ n) lub boru (typ p) tworzy obszary o kontrolowanym nadmiarze lub niedoborze elektronów. Łącząc je, otrzymuje się złącza p–n, które są podstawą tranzystorów i diod.
Dlaczego tlenek krzemu jest tak ważny?
SiO₂ jest stabilnym i łatwym do wytworzenia izolatorem, który w strukturach MOS oddziela bramkę od kanału tranzystora. Umożliwia budowę układów o bardzo małych prądach upływu i wysokiej gęstości upakowania.
Czy krzem zostanie zastąpiony?
W masowej elektronice cyfrowej przez wiele lat pozostanie niezastąpiony ze względu na koszty i infrastrukturę. W niszach (energoelektronika, wysokie częstotliwości) rozwijają się alternatywy, jak SiC czy GaN.
W jakich urządzeniach krzem jest używany?
Przede wszystkim w układach scalonych, mikroprocesorach, pamięciach RAM i flash, a także w czujnikach, diodach i ogniwach fotowoltaicznych. Jest obecny praktycznie w każdym urządzeniu elektronicznym.
