Grafen to pojedyncza warstwa atomów węgla ułożonych w heksagonalną siatkę, która łączy bardzo wysoką przewodność cieplną i elektryczną, dużą wytrzymałość mechaniczną, elastyczność oraz niemal całkowitą przezroczystość. Dzięki temu znajduje realne zastosowanie w elektronice, kompozytach, powłokach przewodzących, zarządzaniu ciepłem i membranach.
Wiele opisów grafenu koncentruje się na rekordowych liczbach, ale realną wartość tego materiału widać dopiero wtedy, gdy sprawdzi się, które właściwości są dobrze potwierdzone i w jakich produktach faktycznie się sprawdzają. W artykule wyjaśniam definicję, najważniejsze cechy, różnice względem innych materiałów, zastosowania i ograniczenia. Podawane wartości traktuj jako orientacyjne, bo wyniki badań grafenu zależą od jakości próbki, liczby defektów i metody pomiaru.
Czym jest grafen?

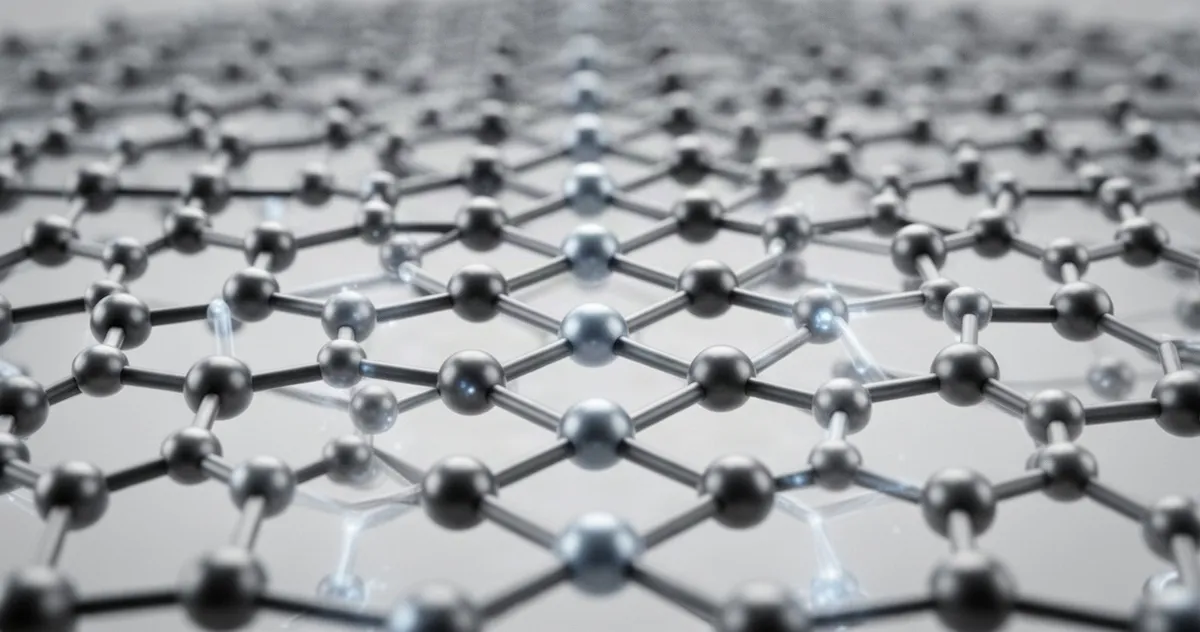

Grafen to pojedyncza warstwa atomów węgla ułożonych w strukturze heksagonalnej. W praktyce oznacza to materiał o grubości jednego atomu, co czyni go jednym z najcieńszych materiałów znanych nauce. Taka budowa nadaje mu właściwości dwuwymiarowe, które nie występują w zwykłym graficie, choć grafit składa się z wielu takich warstw.
Właśnie to odróżnienie jest ważne, bo w popularnych opisach grafen bywa traktowany jak synonim grafitu. Grafit to materiał warstwowy, w którym pojedyncze płaszczyzny grafenu są ułożone jedna na drugiej. Grafen to jedna z tych płaszczyzn wyodrębniona samodzielnie.
Nie myl grafenu z grafitem. Grafit to wiele warstw grafenu, a grafen to pojedyncza warstwa o innych właściwościach użytkowych.
Najważniejsze właściwości grafenu
Najczęściej wymienia się pięć cech, które mają znaczenie praktyczne. Wartości mogą się różnić w zależności od sposobu wytwarzania i podłoża, dlatego podane liczby mają charakter poglądowy.
| Właściwość | Co to oznacza w praktyce | Przykład zastosowania |
|---|---|---|
| Przewodność cieplna | Bardzo szybkie odprowadzanie ciepła z małej powierzchni | Warstwy chłodzące w elektronice |
| Przewodność elektryczna | Niska rezystancja i wysoka ruchliwość elektronów | Elastyczne elektrody, czujniki |
| Wytrzymałość mechaniczna | Przy tej samej grubości znacznie przewyższa stal | Domieszki wzmacniające kompozytów |
| Elastyczność | Można go rozciągać bez pęknięcia | Elastyczna elektronika, powłoki |
| Przezroczystość | Pojedyncza warstwa pochłania ok. 2,3% światła białego | Transparentne elektrody, ekrany |
Przykładem mogą być dane dotyczące ruchliwości elektronów. W temperaturze pokojowej grafen osiąga wartości powyżej 30 000 cm²/Vs, podczas gdy dla krzemu typowa wartość to ok. 1 500 cm²/Vs, a dla arsenku galu ok. 8 500 cm²/Vs. To pokazuje, dlaczego mówi się o potencjale grafenu w szybkich układach elektronicznych.
Przewodność cieplna grafenu bywa podawana w zakresie od ok. 4 840 do 5 300 W/m·K w zależności od badania. Dla porównania srebro, jeden z najlepszych przewodników ciepła, osiąga ok. 429 W/m·K. Różnica jest duża, ale dotyczy idealnych próbek laboratoryjnych, a nie każdej dostępnej formy grafenu.
Do tego dochodzi rozciągliwość rzędu 20-25% według części źródeł, co jest istotne dla elastycznej elektroniki. W wielu opracowaniach pojawia się też porównanie, że grafen jest ok. 100 razy mocniejszy od stali przy tej samej grubości, ale to zestawienie ma charakter poglądowy, bo stal bada się w innych warunkach niż jednowarstwowy materiał.
Największa wartość grafenu nie wynika z jednej rekordowej cechy, lecz z połączenia przewodnictwa, wytrzymałości, elastyczności i przezroczystości w materiale o grubości jednego atomu.
Grafen a grafit i inne materiały węglowe
Grafen nie jest jedyną nanostrukturą węglową. Obok niego funkcjonują grafit, nanorurki węglowe i fullereny, a każda z tych form ma inne właściwości i zastosowania.
- Grafit – materiał warstwowy z wielu płaszczyzn grafenu, stosowany m.in. w smarach i elektrodach.
- Nanorurki węglowe – zwinięte warstwy grafenu, cenione za wytrzymałość i przewodnictwo w kompozytach.
- Fullereny – zamknięte struktury węglowe o innym charakterze, badane w medycynie i materiałach.
Osobną kategorią jest tlenek grafenu, powstający przez utlenienie grafenu. Ma inną chemię powierzchni i nie jest po prostu czystym grafenem. Tlenek grafenu potrafi przepuszczać wodę, a jednocześnie blokować gazy, w tym hel, co wykorzystuje się w badaniach nad membranami.
Grafen w porównaniu do miedzi, stali i krzemu
Porównania z tradycyjnymi materiałami pomagają ocenić, gdzie grafen realnie wygrywa, a gdzie jego przewaga dotyczy głównie warunków laboratoryjnych. Najbardziej przydatne zestawienie zbiera poniższa tabela.
| Materiał | Najważniejsza przewaga grafenu | Ograniczenie w bezpośrednim porównaniu |
|---|---|---|
| Miedź | wyższa ruchliwość elektronów i lepsza przewodność cieplna w idealnych próbkach | miedź jest tańsza, dostępna i technologicznie ugruntowana |
| Stal | znacznie większa wytrzymałość przy tej samej grubości | stal jest materiałem masowym i prostszym w produkcji |
| Krzem | wyższa ruchliwość elektronów, potencjał dla szybszych układów | krzem ma dojrzałą infrastrukturę i naturalną przerwę energetyczną |
W elektronice często zestawia się grafen z miedzią i krzemem. Miedź jest tańsza i technologicznie ugruntowana, choć grafen może osiągać wyższą ruchliwość elektronów w specyficznych warunkach. Krzem z kolei ma dojrzałą infrastrukturę produkcji, natomiast grafen nie ma naturalnej przerwy energetycznej, przez co trudniej budować z niego klasyczne tranzystory logiczne.
W kontekście wytrzymałości grafen nie zastępuje stali jako materiał konstrukcyjny, lecz może być dodatkiem wzmacniającym w kompozytach. Porównanie „100 razy mocniejszy od stali” dotyczy bardzo cienkich, idealnych próbek, a nie odlewów stalowych.
Nie zawsze najwyższy parametr fizyczny oznacza najlepszy wybór. Oprócz właściwości liczy się koszt, stabilność, kompatybilność z procesem produkcji i dojrzałość technologii.
Gdzie grafen ma realne zastosowanie?
W praktyce grafen najczęściej działa jako materiał funkcjonalny, który poprawia właściwości innych materiałów, a nie jako samodzielny zamiennik wszystkich tworzyw. Realne zastosowania widać w kilku obszarach:
- Elektronika i czujniki – grafen może tworzyć szybkie układy, elastyczne elektrody i elementy sensorowe.
- Zarządzanie ciepłem – cienkie warstwy grafenu wspomagają odprowadzanie ciepła z układów elektronicznych.
- Kompozyty – dodatek grafenu do polimerów, ceramiki lub metali zwiększa wytrzymałość, przewodnictwo albo obie te cechy.
- Przezroczyste powłoki – niemal całkowita przezroczystość i przewodnictwo sprawdzają się w elektrodach transparentnych.
- Membrany – tlenek grafenu może selektywnie przepuszczać wodę i blokować gazy.
W elektronice grafen bywa rozważany jako materiał do szybkich tranzystorów i czujników, ale jego brak naturalnej przerwy energetycznej ogranicza proste zastąpienie krzemu w logice cyfrowej. Tam, gdzie potrzebna jest wysoka częstotliwość albo detekcja pojedynczych cząsteczek, grafen może mieć przewagę.
W medycynie i stomatologii badania nad grafenem wskazują na poprawę właściwości mechanicznych wybranych wypełnień stomatologicznych oraz pewną aktywność antybakteryjną w niektórych formach. To obszar obiecujący, ale wymaga dodatkowej weryfikacji bezpieczeństwa i skali produkcji.
W ogrzewnictwie często pojawiają się powłoki grafenowe, ale część deklaracji marketingowych miesza realne parametry z obietnicami. Sprawdzaj, czy producent podaje warunki testu, trwałość i porównanie z istniejącymi rozwiązaniami.
Ograniczenia i kwestie, które łatwo przeoczyć
Największym ograniczeniem grafenu wciąż pozostaje produkcja. Właściwości silnie zależą od liczby defektów, liczby warstw i podłoża, na którym grafen się znajduje. Próbka badana w laboratorium nie zawsze odpowiada materiałowi, który można wytworzyć w skali przemysłowej po akceptowalnym koszcie.
Do tego dochodzi kwestia elektroniki. Grafen nie ma naturalnej przerwy energetycznej, przez co trudno go wyłączać w klasycznym tranzystorze logicznym. Dlatego nie jest prostym następcą krzemu we wszystkich układach, mimo bardzo wysokiej ruchliwości elektronów.
Jeśli deklaracja o grafenie brzmi jak pełna rewolucja, sprawdź, czy dotyczy konkretnego produktu, czy tylko wyniku z publikacji naukowej. Różnica między laboratoryjną próbką a gotowym wyrobem bywa ogromna.
W praktyce najczęściej popełniane błędy przy ocenie grafenu to:
- myślenie, że grafen i grafit to to samo, choć właściwości są inne,
- traktowanie wszystkich liczb jako uniwersalnych bez sprawdzenia warunków pomiaru,
- uznanie, że bardzo wysoka przewodność zawsze oznacza najlepszy wybór, bez uwzględnienia kosztu i stabilności,
- założenie, że każde zastosowanie opisane jako grafenowe jest już dojrzałe przemysłowo.
FAQ – pytania i odpowiedzi
Czym jest grafen?
Pojedyncza warstwa atomów węgla ułożonych w heksagonalną siatkę. Jest jednym z najcieńszych materiałów i wyróżnia się przewodnictwem, wytrzymałością i przezroczystością.
Czym grafen różni się od grafitu?
Grafit składa się z wielu warstw grafenu ułożonych jedna na drugiej. Grafen to pojedyncza warstwa o odmiennych właściwościach użytkowych.
Czy grafen jest mocniejszy od stali?
Wiele źródeł podaje, że przy tej samej grubości grafen może być ok. 100 razy wytrzymalszy. To porównanie dotyczy jednak idealnych próbek laboratoryjnych, a nie masowych wyrobów stalowych.
Czy grafen przewodzi prąd i ciepło?
Tak, grafen bardzo dobrze przewodzi zarówno prąd, jak i ciepło. Wartości przewodności bywają wyższe niż dla miedzi i srebra, ale zależą od jakości próbki.
Jakie są ograniczenia grafenu?
Główne ograniczenia to koszt produkcji, trudność w otrzymaniu materiału bez defektów w dużej skali oraz brak naturalnej przerwy energetycznej, który ogranicza zastosowania w logice cyfrowej.
