Miedź wydobywa się z rud siarczkowych lub tlenkowych metodą odkrywkową albo głębinową, a następnie przetwarza przez flotację, wytapianie i elektrolityczne oczyszczanie, uzyskując metal o czystości nawet 99,99%. W Polsce wydobyciem zajmuje się KGHM, prowadząc kopalnie głębinowe na Dolnym Śląsku.
Miedź rzadko występuje w przyrodzie w formie czystego metalu. Zazwyczaj trzeba ją wydobyć z rudy, przetworzyć przez kilka etapów mechanicznych i termicznych, a dopiero na końcu oczyścić elektrochemicznie do postaci, którą znamy z kabli, rur czy blach. Cały ten proces – od odwiercenia skały do gotowej katody miedzianej – trwa wiele dni i angażuje przemysłową infrastrukturę na ogromną skalę. Poniżej opisujemy każdy etap po kolei, ze wskazaniem różnic między metodami wydobycia i wyjaśnieniem, gdzie Polska wpisuje się w światową produkcję tego metalu.
Skąd pochodzi miedź i gdzie jej szukać?
Miedź w przyrodzie występuje przede wszystkim w rudach siarczkowych: chalkopirycie (CuFeS₂), bornicie (Cu₅FeS₄) i chalkozynie (Cu₂S). Rzadziej spotykane są rudy tlenkowe – malachit czy azuryt – i to właśnie te odkryto jako pierwsze, bo leżą bliżej powierzchni i łatwo je rozpoznać po intensywnym zielono-niebieskim kolorze.
Największe zasoby na świecie koncentrują się w Ameryce Południowej. Chile odpowiada za blisko jedną trzecią globalnego wydobycia – głównie z gigantycznych odkrywkowych kopalni Escondida i Chuquicamata. Dalej w rankingach plasują się Peru, Chiny i USA. Polska zajmuje czołowe miejsce w Europie dzięki złożu rud miedzi na Dolnym Śląsku, eksploatowanemu przez KGHM Polska Miedź.
Zawartość miedzi w rudzie wynosi zwykle zaledwie 0,5–2%. Oznacza to, że aby uzyskać jedną tonę czystego metalu, trzeba wydobyć i przetworzyć od 50 do 200 ton skały.
Odkrywka czy kopalnia głębinowa – czym się różnią?
Wybór metody wydobycia zależy przede wszystkim od głębokości i kształtu złoża. Obie metody dają różne efekty ekonomiczne i ekologiczne – warto je rozróżnić, bo mylenie ich jest jednym z częstszych nieporozumień w opisach procesu.

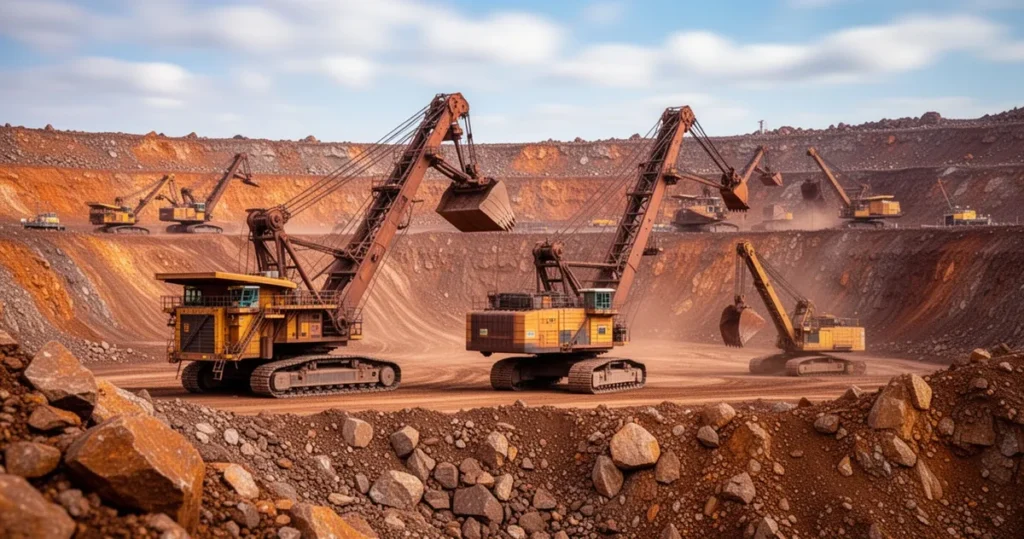

Metoda odkrywkowa polega na usunięciu warstw skały nadkładowej i wydobyciu rudy wprost ze skośnych tarasów kopalni. Stosuje się ją tam, gdzie złoże zalega płytko – do kilkuset metrów. Kopalnie odkrywkowe mogą osiągać kilka kilometrów średnicy i setki metrów głębokości. Koszty operacyjne są stosunkowo niskie, bo nie potrzeba szybów ani rozbudowanego systemu wentylacji. Wadą jest ogromna ingerencja w krajobraz i konieczność zagospodarowania milionów ton skały płonnej.

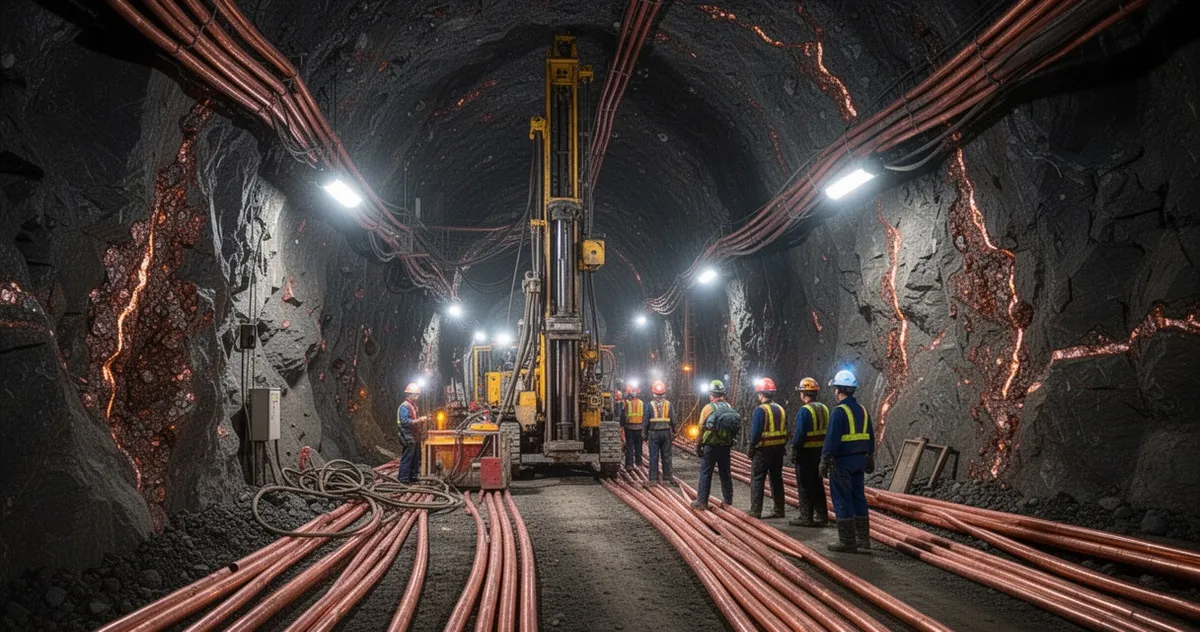

Metoda głębinowa stosowana jest, gdy ruda zalega na głębokości powyżej 300–400 metrów. W Polsce złoża miedziowe sięgają od 600 do ponad 1200 metrów pod powierzchnią, co przesądza o wyborze tej technologii. Górnicy pracują w podziemnych wyrobiskach, do których docierają szybami wyciągowymi. Metoda jest droższa, bardziej skomplikowana logistycznie i wymaga stałego monitorowania zagrożeń górniczych – tąpnięć, gazów i wód gruntowych. Z drugiej strony jej ślad powierzchniowy jest znacznie mniejszy niż w odkrywce.
| Kryterium | Odkrywka | Głębinowa |
|---|---|---|
| Głębokość złoża | do ~400 m | od ~400 m w dół |
| Koszty operacyjne | niższe | wyższe |
| Ingerencja w krajobraz | bardzo duża | ograniczona |
| Przykład | Escondida (Chile) | Rudna, Lubin (Polska) |
Jak wygląda wydobycie w polskich kopalniach KGHM?
KGHM eksploatuje trzy kopalnie głębinowe: Lubin, Rudna i Polkowice-Sieroszowice. Rudna jest jedną z największych podziemnych kopalni miedzi na świecie – jej wyrobiska rozciągają się na powierzchni ponad 60 km².
Proces wydobycia zaczyna się od rozpoznania złoża: geolodzy analizują rdzenie wiertnicze i mapy sejsmiczne, żeby określić, gdzie i jak głęboko leży ruda o opłacalnej zawartości miedzi. Gdy lokalizacja jest potwierdzona, drążone są wyrobiska korytarzowe i komorowe. Ruda jest odsłaniana przez wiercenie otworów strzałowych, a następnie urobek – mieszanina rudy i skały płonnej – trafia na przenośniki i do szybów transportowych, którymi wyjeżdża na powierzchnię.
Flotacja, czyli jak oddzielić miedź od skały?
Surowa ruda wyciągnięta na powierzchnię zawiera tylko ułamek procenta lub kilka procent miedzi. Żeby ją skoncentrować, trzeba najpierw rozdrobnić materiał, a potem zastosować flotację – proces mechaniczno-chemiczny, który jest sercem każdego zakładu wzbogacania rud.
Ruda trafia do kruszarek, a potem do młynów kulowych, gdzie jest mielona z wodą do konsystencji gęstego szlamu. Tak przygotowana pulpa kierowana jest do komór flotacyjnych. Dodaje się tam odczynniki powierzchniowo czynne (tzw. kolektory i spieniacze), które sprawiają, że ziarna minerałów miedzionośnych przylegają do bąbelków powietrza i unoszą się na powierzchnię w postaci piany. Skała płonna opada na dno.
Efektem flotacji jest koncentrat miedzi zawierający zwykle 23–30% Cu. To właśnie on trafia do hut. Pozostałość – odpady poflotacyjne – jest magazynowana w specjalnych stawach osadowych. W Polsce największy taki obiekt to Żelazny Most koło Rudnej.
Flotacja nie usuwa wszystkich zanieczyszczeń – koncentrat zawiera jeszcze żelazo, siarkę i inne metale. Dopiero kolejne etapy termiczne i elektrochemiczne pozwalają uzyskać czysty metal.
Wytapianie i rafinacja ogniowa – co dzieje się w hucie?

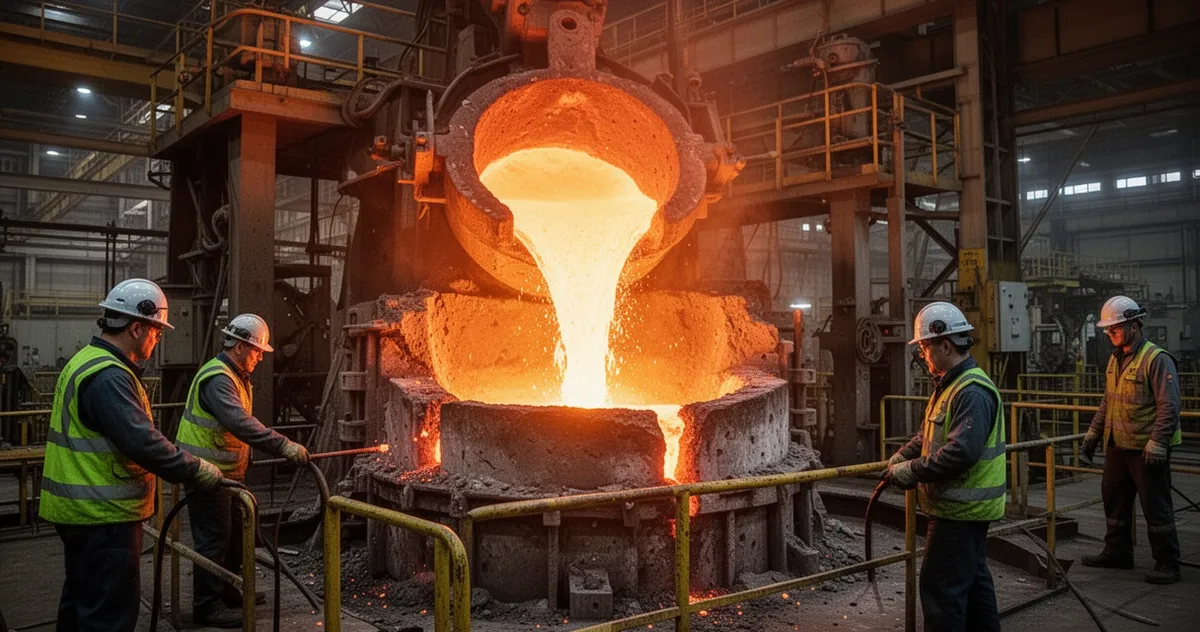

Koncentrat trafia do pieca hutniczego, gdzie w temperaturze około 1200–1300°C (nie 1700 K, jak czasem błędnie podawano – przelicznik na Kelviny to 1473–1573 K) jest przetapiany razem z topnikiem krzemionkowym. W wyniku tej operacji powstają dwa produkty: żużel (skrzemionkowane żelazo i inne odpady) oraz kamień miedziowy (matte), zawierający 40–75% Cu.
Kamień miedziowy trafia do konwertora, gdzie jest przedmuchiwany powietrzem. Siarka ulega utlenieniu i odprowadza się ją jako dwutlenek siarki (który w nowoczesnych hutach jest wychwytywany i przerabiany na kwas siarkowy). Produkt końcowy tego etapu to miedź blister – o czystości około 98–99%, ale jeszcze nieodpowiednia dla większości zastosowań przemysłowych.
Elektrorafinacja – skąd bierze się miedź 99,99%?
To właśnie elektrorafinacja, a nie elektroliza w potocznym znaczeniu, decyduje o finalnej czystości miedzi. Miedź blister jest odlewana w anody, które zanurzane są w kąpieli elektrolitycznej z rozcieńczonego kwasu siarkowego. Na katodach – cienkich blachach z czystej miedzi – osadza się metal o czystości 99,95–99,99%.
Zanieczyszczenia, które nie osiadają na katodzie (złoto, srebro, platynowce), gromadzą się w osadzie anodowym i są oddzielnie odzyskiwane. To ważne: huty miedzi są jednocześnie znaczącymi producentami metali szlachetnych. W KGHM z każdej tony przetworzonej rudy odzyskuje się też srebro – Polska jest jednym z największych jego producentów na świecie.
Dla zastosowań wymagających najwyższej przewodności elektrycznej produkuje się miedź o czystości 99,9999% (6N), stosowaną m.in. w elektronice i nadprzewodnikach. Uzyskuje się ją przez wielokrotną rafinację lub metody zonowego oczyszczania.
Miedź z recyklingu i złomów – rosnące źródło surowca
Wydobycie z rud to nie jedyne źródło miedzi. Recykling odgrywa coraz większą rolę – szczególnie w kontekście rosnącego zapotrzebowania na ten metal przy produkcji instalacji fotowoltaicznych, samochodów elektrycznych i infrastruktury energetycznej.
Złom miedziowy (kable, rury, podzespoły elektroniczne) jest przetapiany, redukowany i poddawany elektrorafinacji w podobny sposób jak miedź blister. Jakość uzyskanego metalu zależy od czystości złomu – z wyselekcjonowanego złomu elektrycznego można uzyskać miedź porównywalną z pierwotną. Recykling zużywa przy tym kilkakrotnie mniej energii niż wydobycie i przetwarzanie rudy pierwotnej.
Mówi się też o przyszłych źródłach miedzi na dnie oceanów – konkrecje polimetaliczne leżące na głębokości 4000–6000 metrów zawierają znaczące ilości miedzi, manganu i kobaltu. Na razie ich wydobycie pozostaje nieekonomiczne i budzi poważne zastrzeżenia środowiskowe, ale kilka projektów pilotażowych jest w fazie testów.
Czego nie mylić przy opisie procesu wydobycia miedzi?
W popularnych opisach procesu wydobycia miedzi powtarza się kilka błędów. Warto je znać, żeby nie powielać nieprecyzyjnych informacji.
Najczęstsze nieporozumienia dotyczą właśnie końcowego etapu oczyszczania. Elektrorafinacja to nie to samo co elektroliza. W elektrolizie rozkładamy związki chemiczne prądem; w elektrorafinacji przesuwamy metal z anody na katodę, oczyszczając go po drodze z zanieczyszczeń. To fundamentalna różnica, choć oba procesy korzystają z prądu elektrycznego i elektrolitu.
Inne częste pomyłki w opisach tego procesu to:
- podawanie temperatury wytapiania jako 1700 K (czyli ~1427°C) – rzeczywista temperatura w piecu wynosi ok. 1200–1300°C, co odpowiada 1473–1573 K
- utożsamianie flotacji z filtracją – flotacja jest procesem chemiczno-fizycznym opartym na różnicach zwilżalności, a nie na mechanicznym przesiewaniu
- określanie miedzi blister jako „gotowej miedzi” – to produkt pośredni wymagający dalszego oczyszczenia
- pomijanie roli osadu anodowego – z niego pochodzi znaczna część srebra i złota produkowanego przemysłowo
Miedź handlowa oznaczona symbolem Cu-ETP (electrolytic tough pitch) ma czystość minimum 99,90% i jest standardem stosowanym w kablach elektrycznych. Miedź o wyższej czystości (np. Cu-OFE, 99,99%) jest droższa i stosowana tam, gdzie każda domieszka wpływa na właściwości elektryczne lub przewodność cieplną.
