Piece hutnicze to urządzenia, w których rudy metali i złom przekształca się w ciekły metal o odpowiednim składzie. W tym artykule wyjaśniam, jakie są główne typy pieców, jak przebiega wytop i dlaczego nowoczesne huty coraz częściej rezygnują z koksu na rzecz energii elektrycznej.
Czym są piece hutnicze?
Piece hutnicze to nie maszyny do wydobywania surowców. Wydobycie rudy odbywa się w kopalniach odkrywkowych lub podziemnych, a piec przejmuje materiał już po wydobyciu. Jego zadaniem jest przetworzenie rudy lub złomu w metal o wysokiej czystości, który można odlewać, walcować albo poddawać dalszej obróbce. To rozróżnienie ma znaczenie: mówienie o „piecu do wydobywania metali” jest skrótem myślowym, który prowadzi do nieporozumień.
Podstawą działania każdego pieca jest dostarczenie takiej ilości energii, by wsad stopił się i wszedł w kontrolowane reakcje chemiczne. W hutnictwie żelaza temperatury sięgają zwykle 1400–1700°C, a w hutnictwie metali nieżelaznych bywają niższe – na przykład dla aluminium to ok. 700–800°C. Samo stopienie rudy nie wystarczy. Istotne jest stworzenie atmosfery redukującej, w której tlenki metali oddają tlen, a zanieczyszczenia przechodzą do żużla.
W skrócie: wielki piec zamienia rudę żelaza w surówkę, konwertor tlenowy przerabia surówkę na stal, a piec łukowy elektryczny przetapia złom stalowy na nową stal. Piece do aluminium czy miedzi działają w niższych temperaturach i stosują inne reakcje chemiczne.
Główne typy pieców hutniczych
W zależności od metalu, wsadu i skali produkcji huty sięgają po różne konstrukcje pieców. Najczęściej wyróżnia się cztery grupy:
- Wielki piec – przetapia rudę żelaza razem z koksem i topnikami, a produktem jest ciekła surówka o dużej zawartości węgla.
- Konwertor tlenowy – świeża surówka z wielkiego pieca jest tu przedmuchiwana tlenem, co obniża zawartość węgla i usuwa część zanieczyszczeń, dając stal.
- Piec łukowy elektryczny – topi głównie złom stalowy lub żelazo bezpośrednio zredukowane, wykorzystując energię elektryczną z łuku między elektrodami.
- Piece do metali nieżelaznych – różne konstrukcje, takie jak piece zawiesinowe do miedzi czy elektrolizery do aluminium, dostosowane do specyfiki danego metalu.
Porównanie podstawowych parametrów tych urządzeń wygląda następująco:
| Typ pieca | Źródło energii | Główny produkt |
|---|---|---|
| Wielki piec | Koks jako paliwo i reduktor | Surówka żelaza (ciekła) |
| Konwertor tlenowy | Ciepło z reakcji utleniania, wdmuchiwany tlen | Stal konstrukcyjna i węglowa |
| Piec łukowy elektryczny | Energia elektryczna przez łuk elektryczny | Stal ze złomu, stale stopowe |
| Piec do miedzi (np. zawiesinowy) | Gaz ziemny, węgiel lub prąd; koncentrat miedzi | Miedź blister (surowa) |
Wybór konkretnego pieca zależy od tego, jaki metal chcemy uzyskać oraz jaki wsad jest dostępny w danym zakładzie. Huty zintegrowane, które mają własną produkcję surówki, korzystają z tandemów wielki piec – konwertor, natomiast mniejsze stalownie opłaca się budować na piecach łukowych zasilanych złomem.
Jak działa wielki piec i konwertor tlenowy?
Wielki piec ma postać wysokiego szybu wyłożonego materiałami ogniotrwałymi. Od góry wsypuje się do niego naprzemiennie warstwy rudy żelaza, koksu i wapienia. Od dołu tłoczy się gorące powietrze, które powoduje spalanie koksu do tlenku węgla. Ten gaz redukuje tlenki żelaza do metalicznego żelaza według uproszczonej reakcji:
Fe2O3 + 3CO → 2Fe + 3CO2

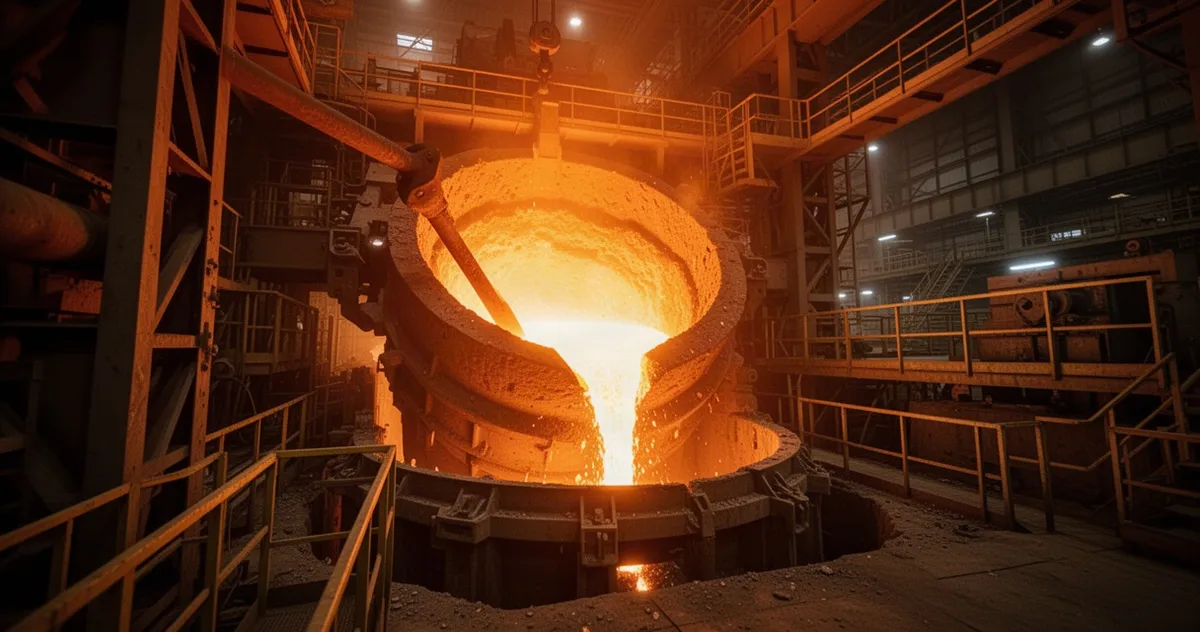

Wapień pełni rolę topnika. Wiąże krzemionkę i inne zanieczyszczenia z rudy, tworząc ciekły żużel o mniejszej gęstości niż metal. Surówka zbiera się na dnie pieca, a żużel unosi się na jej powierzchni. Oba produkty spuszcza się osobno przez odpowiednie otwory spustowe.
Konwertor tlenowy przyjmuje ciekłą surówkę, która zawiera jeszcze kilka procent węgla oraz domieszki krzemu, manganu i fosforu. Przez specjalną lancę wdmuchuje się do niej czysty tlen. Węgiel i inne pierwiastki utleniają się w kontrolowany sposób, a powstałe tlenki przechodzą do żużla. Ciepło wydzielające się podczas tych reakcji utrzymuje metal w stanie ciekłym. Efektem jest stal o pożądanej zawartości węgla, gotowa do odlewania i dalszej obróbki.
Cały cykl od rudy do stali w hucie zintegrowanej wygląda zwykle tak:
- Załadunek rudy, koksu i wapienia do wielkiego pieca.
- Dmuch gorącego powietrza, spalanie koksu i redukcja tlenków żelaza.
- Spust ciekłej surówki i żużla z wielkiego pieca.
- Transport surówki do konwertora tlenowego.
- Wdmuchiwanie tlenu, utlenianie węgla i zanieczyszczeń, rafinacja stali.
- Odlewanie stali do form lub na urządzenia ciągłego odlewania.
Jeżeli miałbym wskazać największy problem w zrozumieniu pracy wielkiego pieca, byłby to fakt, że piec nie tylko topi rudę – on przeprowadza redukcję chemiczną. Bez tego etapu samo stopienie tlenków dałoby jedynie gorącą skałę.
Piece elektryczne i nowoczesne technologie
Współczesne hutnictwo stali coraz mocniej opiera się na elektrycznych piecach łukowych. Zamiast koksu i rudy żelaza wykorzystuje się w nich głównie złom stalowy, a także żelazo bezpośrednio zredukowane. Łuk elektryczny wytwarza temperaturę powyżej 3000°C, co wystarcza do całkowitego stopienia wsadu. Proces jest szybszy niż droga wielkopiecowa, a piec można zatrzymywać i uruchamiać w zależności od zapotrzebowania.
Równolegle rozwijają się technologie niskowęglowe. W procesie bezpośredniej redukcji rudę żelaza poddaje się działaniu gazu redukującego – obecnie najczęściej gazu ziemnego, a docelowo wodoru. Tak powstaje żelazo gąbczaste, które stanowi wsad dla pieca łukowego. Zastąpienie węgla wodorem może obniżyć emisję dwutlenku węgla nawet o kilkadziesiąt procent, o ile sam wodór pochodzi z bezemisyjnych źródeł.
Recykling złomu w piecach łukowych to obecnie najprostszy sposób na zmniejszenie wpływu hutnictwa na klimat. Każda tona przetopionego złomu to mniej rudy, koksu i energii pierwotnej niż w tradycyjnym ciągu wielkopiecowym.
Piece do metali nieżelaznych – czym się różnią?
Metale nieżelazne wymagają innych temperatur i innych reakcji chemicznych niż żelazo. Miedź najczęściej wytapia się z koncentratu siarczkowego w piecach zawiesinowych lub elektrycznych. Powstaje wtedy kamień miedziowy, który po konwertorowaniu daje miedź surową, a dopiero rafinacja elektrolityczna zapewnia czystość powyżej 99,9%.
Aluminium produkuje się zupełnie inaczej. Tlenek glinu rozpuszcza się w stopionym kriolicie i poddaje elektrolizie w wannach pracujących w temperaturze ok. 950°C. To proces energochłonny, ale nie wymaga klasycznego pieca do wytapiania metalu z rudy. Cynk natomiast często redukuje się z tlenku za pomocą węgla w piecach szybowych lub obrotowych.
Różnica wobec hutnictwa żelaza polega głównie na tym, że tlenki metali nieżelaznych mają inne właściwości redukcyjne. Część z nich łatwiej poddaje się elektrolizie, część wymaga atmosfery utleniającej do usunięcia siarki, a nie redukującej do usunięcia tlenu.
Bezpieczeństwo i wpływ na środowisko
Praca przy piecach hutniczych należy do najbardziej wymagających w przemyśle. Stopiony metal ma temperaturę ponad 1300°C, a przypadkowy kontakt z wilgocią może spowodować gwałtowny rozprysk. Osoby obsługujące piece muszą nosić odzież trudnopalną, osłony twarzy i obuwie ochronne, a strefy spustu są wygradzane i monitorowane.
Tlenek węgla w gazie wielkopiecowym jest bezwonny i bezbarwny. Nawet krótki kontakt z jego wysokim stężeniem bywa śmiertelny. Każda huta wyposaża strefy piecowe w czujniki CO i systemy wentylacji awaryjnej.
Nowoczesne piece projektuje się także z myślą o ograniczeniu emisji. Instalacje odpylania zatrzymują pyły metaliczne i żużlowe, a układy odsiarczania i odazotowania usuwają gazy kwaśne. Ciepło odpadowe z procesu bywa wykorzystywane do podgrzewania powietrza lub wytwarzania pary. Żużel wielkopiecowy po odpowiedniej obróbce trafia najczęściej do budownictwa drogowego jako kruszywo.
Krótka historia pieców hutniczych
Pierwsze piece do wytapiania żelaza powstawały kilka tysięcy lat temu. Dymarki, proste piece szybowe opalane węglem drzewnym, pozwalały uzyskiwać żelazo w postaci gąbczastej, które potem przekuwano. Prawdziwy przełom nastąpił w średniowieczu wraz z rozwojem wielkich pieców, zdolnych do ciągłej produkcji ciekłej surówki.
W XIX wieku pojawił się konwertor Bessemera, a później konwertor tlenowy, który znacząco skrócił czas produkcji stali. Elektryczne piece łukowe upowszechniły się w XX wieku i stopniowo przejmują coraz większą część światowej produkcji stali. Historia ta trwa nadal – kierunek wyznaczają dziś recykling, automatyzacja i technologie bezemisyjne.
