Wydobycie soli metodą otworową polega na wtłoczeniu wody do złoża przez odwiert z powierzchni, rozpuszczeniu soli w złożu i wypompowaniu na powierzchnię solanki – bez konieczności zjazdu ludzi pod ziemię.
Kiedy słyszysz „kopalnia soli”, przed oczami stają Ci pewnie podziemne chodniki i sól w postaci stałych brył. W przypadku metody otworowej cały proces wygląda inaczej – sól zostaje rozpuszczona już w złożu, a na powierzchnię trafia gotowy roztwór. Poniżej wyjaśniam, jak to działa w praktyce, jakie są warianty tej technologii i gdzie w Polsce można ją spotkać.
Jak przebiega proces ługowania soli?

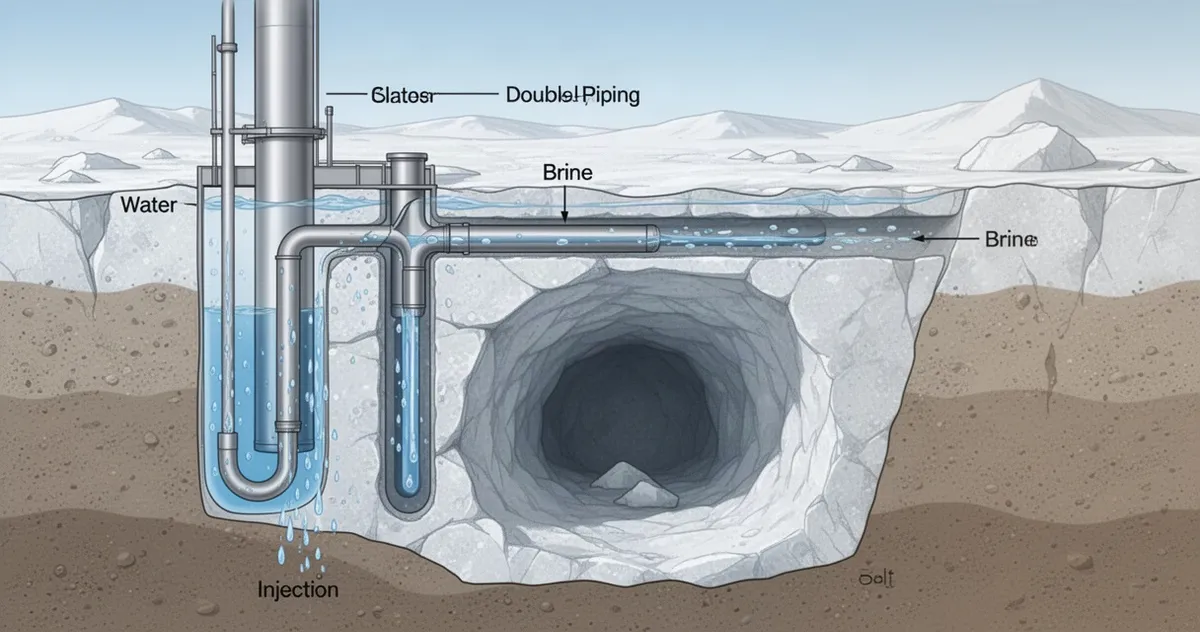

Wszystko zaczyna się od odwiertu wykonanego z powierzchni terenu do złoża soli kamiennej. Głębokość takiego odwiertu w Polsce sięga od około 400 m do nawet 1700 m – w zależności od budowy geologicznej wysadu solnego. Do odwiertu wprowadza się podwójne orurowanie, czyli układ dwóch kolumn rur umieszczonych jedna w drugiej.
Proces wygląda następująco:
- Woda słodka jest wtłaczana do złoża przez jedną z kolumn rurowych
- Woda rozpuszcza sól kamienną bezpośrednio w złożu, tworząc solankę
- Powstały roztwór jest odbierany drugą kolumną rur i pompowany na powierzchnię
- Przez cały czas kontroluje się stężenie solanki – gdy osiągnie pełne nasycenie, kieruje się ją do odbiorcy
W niektórych instalacjach używa się gorącej wody, co przyspiesza rozpuszczanie soli i zwiększa wydajność procesu. Samo ługowanie trwa nieprzerwanie, a w złożu stopniowo powiększa się pusta przestrzeń nazywana kawerną.
W praktyce najczęściej stosuje się ten sam odwiert zarówno do wtłaczania wody, jak i do odbioru solanki. Upraszcza to układ technologiczny i ogranicza liczbę otworów wiertniczych.
Jakie są warianty metody otworowej?
Nie każda instalacja otworowa wygląda tak samo. W zależności od warunków geologicznych i potrzeb produkcyjnych stosuje się kilka rozwiązań.
Najprostszy wariant to ługowanie pojedynczym otworem – ten sam odwiert pełni funkcję zasilającą i odbiorczą. Rozwiązanie sprawdza się przy mniejszych złożach i upraszcza infrastrukturę. Z drugiej strony daje mniejszą kontrolę nad kształtem powstającej kawerny.
Drugi wariant to układ kilku otworów – zwykle 2 lub 3 – gdzie część z nich odpowiada za tłoczenie wody, a pozostałe za odbiór solanki. Taki układ umożliwia lepsze sterowanie przepływem cieczy w złożu i bardziej równomierny rozwój kawerny. Znajduje zastosowanie przy większych wysadach solnych, gdzie pojedynczy otwór nie zapewniłby wystarczającej wydajności.
W niektórych przypadkach, zwłaszcza przy złożach wielopokładowych, prowadzi się ługowanie wielopoziomowe. Oznacza to eksploatację soli na różnych głębokościach z wykorzystaniem kilku odcinków odwiertu jednocześnie.
| Wariant | Liczba otworów | Główne zastosowanie |
|---|---|---|
| Pojedynczy otwór | 1 | Mniejsze złoża, prostsza infrastruktura |
| Układ kilku otworów | 2–3 | Większe wysady solne, lepsza kontrola przepływu |
| Ługowanie wielopoziomowe | 1 lub więcej | Złoża wielopokładowe |
Przy ługowaniu wielopoziomowym trzeba zwrócić szczególną uwagę na odległości między poziomami eksploatacji. Zbyt bliskie usytuowanie kawern może osłabić górotwór i doprowadzić do ich połączenia, co utrudnia kontrolę procesu.
Czym różni się od klasycznej kopalni soli?
Różnica jest zasadnicza i dotyczy przede wszystkim sposobu pozyskiwania surowca oraz produktu końcowego. W klasycznej kopalni podziemnej górnicy zjeżdżają pod ziemię i mechanicznie urabiają sól, która na powierzchnię trafia w postaci stałych brył lub miału. W metodzie otworowej nikt nie zjeżdża pod ziemię – sól rozpuszcza się wodą już w złożu, a wydobywanym produktem jest solanka.
| Metoda | Jak działa | Produkt końcowy |
|---|---|---|
| Otworowa | Ługowanie złoża wodą przez odwierty z powierzchni | Solanka |
| Podziemna | Mechaniczne urabianie soli przez górników pod ziemią | Sól w bryłach lub miał |
| Odkrywkowa | Eksploatacja z powierzchni odkrytego złoża | Sól w bryłach |
Metoda otworowa sprawdza się tam, gdzie złoże leży zbyt głęboko na eksploatację odkrywkową, a budowa klasycznej kopalni podziemnej byłaby nieopłacalna lub technicznie zbyt trudna. Dodatkową korzyścią jest możliwość późniejszego wykorzystania kawern – ale o tym za chwilę.
Jakie zagrożenia wiążą się z tą metodą?
Ługowanie soli z pozoru wydaje się procesem mało inwazyjnym – w końcu wszystko dzieje się pod ziemią, przez stosunkowo wąski odwiert. W praktyce jednak pozostawienie pod powierzchnią pustych komór o znacznych rozmiarach niesie ze sobą konkretne ryzyka.
Głównym zagrożeniem są deformacje powierzchni terenu. Jeśli kawerna rozwinie się w sposób niekontrolowany – zwłaszcza w kierunku stropu – może dojść do obniżeń gruntu lub zapadlisk. Dlatego projektowanie eksploatacji zawsze uwzględnia graniczne wymiary komór, obliczane na podstawie badań geologicznych i modeli geomechanicznych.
Żeby ograniczyć rozwój kawerny ku górze, w niektórych instalacjach stosuje się ochronę stropu przy użyciu oleju. Olej tworzy warstwę izolacyjną w górnej części komory i zapobiega rozpuszczaniu soli w tym rejonie. To pozwala kontrolować geometrię kawerny i zmniejsza ryzyko deformacji.
Bez właściwego projektu granicznych wymiarów komór i bieżącego monitorowania kształtu kawerny mogą wystąpić obniżenia terenu. Dlatego w trakcie eksploatacji stale kontroluje się nie tylko stężenie solanki, ale także wydajność zatłaczania i geometrię powstającej przestrzeni.
Kolejny problem pojawia się, gdy złoże ma skomplikowaną budowę – na przykład występują w nim przerosty skał płonnych lub niejednorodne uwarstwienie. W takich warunkach ługowanie może przebiegać nierównomiernie, a kształt kawerny trudniej przewidzieć.
Gdzie w Polsce stosuje się wydobycie otworowe?
W Polsce metoda otworowa jest związana przede wszystkim z wysadami solnymi w rejonie Kujaw. Działają tam dwie główne lokalizacje: w Górze koło Inowrocławia oraz w Mogilnie. Eksploatację prowadzi się na głębokościach od około 400 m do 1700 m, w zależności od konkretnej struktury geologicznej.
Wysady solne to miejsca, gdzie sól kamienna została wypchnięta ku powierzchni w wyniku procesów tektonicznych. Dzięki temu złoże ma znaczną miąższość i jest stosunkowo łatwo dostępne dla odwiertów. Uzyskana w tych lokalizacjach solanka trafia głównie do zakładów chemicznych, gdzie służy jako surowiec do dalszego przerobu.
Co dzieje się z kawernami po eksploatacji?
Kawerny pozostałe po ługowaniu soli nie muszą być tylko pustą przestrzenią pod ziemią. Ich szczelność i stabilność sprawiają, że doskonale nadają się do magazynowania węglowodorów – zarówno ciekłych, jak i gazowych. W praktyce oznacza to, że po zakończeniu wydobycia kawernę można przekształcić w podziemny magazyn ropy naftowej, paliw lub gazu ziemnego.
Taki scenariusz jest korzystny ekonomicznie: złoże soli zostaje wykorzystane dwukrotnie – najpierw jako źródło surowca, a później jako przestrzeń magazynowa. Wymaga to jednak odpowiedniego przygotowania kawerny już na etapie eksploatacji – jej kształt i wymiary muszą spełniać normy bezpieczeństwa dla magazynów węglowodorów.
Nie każda kawerna nadaje się do magazynowania. O przydatności decyduje przede wszystkim geometria komory, szczelność górotworu oraz odległość od innych kawern i infrastruktury powierzchniowej.
FAQ – pytania i odpowiedzi
Na czym dokładnie polega wydobycie soli metodą otworową?
Na wtłoczeniu wody do złoża soli przez odwiert z powierzchni, rozpuszczeniu soli w złożu i wypompowaniu powstałej solanki na powierzchnię.
Czy sól jest wtedy wydobywana w postaci stałej?
Nie – produktem wydobycia jest solanka, czyli roztwór soli. Sól pozostaje rozpuszczona aż do momentu dalszego przerobu w zakładzie chemicznym.
Jakie są zalety metody otworowej?
Brak konieczności budowy klasycznej kopalni podziemnej, niższe koszty eksploatacji głębokich złóż oraz możliwość późniejszego wykorzystania kawern do magazynowania węglowodorów.
Czy metoda otworowa może powodować osiadanie terenu?
Tak, przy braku odpowiedniego projektu i kontroli geometrii kawerny mogą wystąpić obniżenia powierzchni. Dlatego stale monitoruje się kształt komór i stosuje ochronę stropu.
Do czego wykorzystuje się uzyskaną solankę?
Głównie jako surowiec dla przemysłu chemicznego – do produkcji chloru, sody kaustycznej, soli warzonej i innych produktów.
