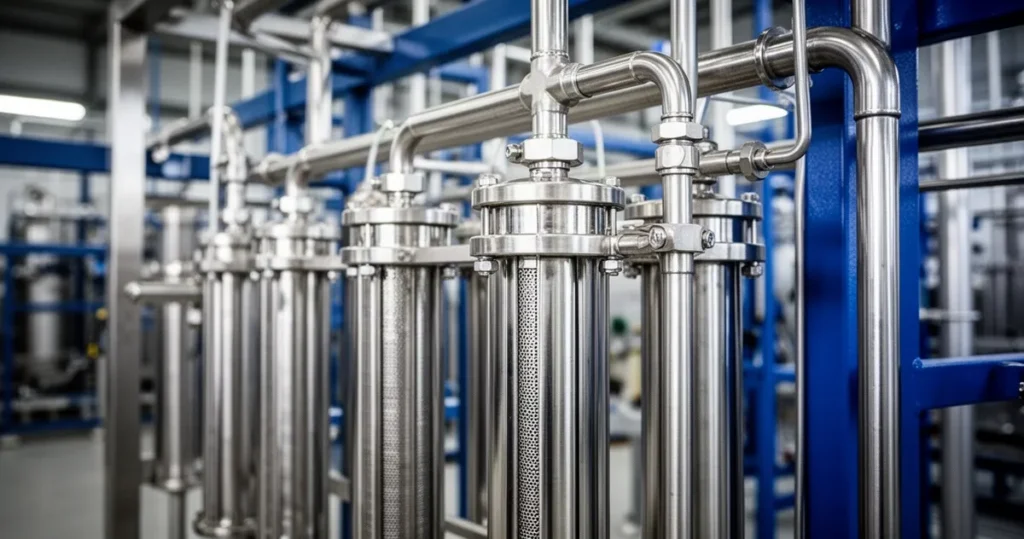

Filtracja przemysłowa to nie tylko odpylanie hali produkcyjnej. Ta sama zasada działa w cieczach, gazach i powietrzu, a od doboru filtra zależy trwałość maszyn i bezpieczeństwo ludzi.
Czym jest filtracja przemysłowa?
W praktyce filtracja oznacza oddzielenie zanieczyszczeń od medium, które dalej płynie do maszyny, instalacji albo na zewnątrz. Medium może być cieczą, gazem albo powietrzem. Zanieczyszczeniem najczęściej są cząstki stałe, takie jak pył, piasek, rdza, opiłki metalu, a w niektórych procesach także aerozole i dymy.
Filtracja nie dotyczy wyłącznie ochrony środowiska. Chroni maszyny przed ścieraniem, zatykaniem dysz i awariami, a pracowników przed wdychaniem pyłów. To element ochrony całego procesu, nie tylko jego pojedynczego etapu.
Jak przebiega filtracja w instalacji?
Proces w pojedynczym układzie filtracyjnym wygląda w uproszczeniu tak.
- Zanieczyszczone medium dostaje się do korpusu filtra lub komory odpylacza.
- Przepływa przez medium filtracyjne, które przepuszcza ciecz lub gaz, a zatrzymuje cząstki stałe.
- Cząstki pozostają na powierzchni lub wewnątrz przegrody i stopniowo tworzą osad.
- Oczyszczone medium opuszcza filtr po stronie niskiego ciśnienia.
W układach zamkniętych oczyszczone medium może wracać do obiegu. W systemach odpylania powietrze po filtracji często trafia z powrotem do hali, zamiast być wyrzucane na zewnątrz. Zmniejsza to straty medium i poprawia warunki pracy, ale wymaga odpowiedniej klasy filtracji i kontroli jakości powietrza, o czym więcej w dalszej części artykułu.
Jaką rolę odgrywa różnica ciśnień?
Bez różnicy ciśnień medium nie przepłynie przez filtr. To ta różnica, mierzona po obu stronach przegrody, jest siłą napędową całego procesu. Gdy filtr jest czysty, opór jest niski.
W miarę gromadzenia się osadu porowatość medium filtracyjnego maleje, a strumień musi przepychać się przez coraz mniejszą efektywną powierzchnię. To właśnie ten mechanizm odpowiada za wzrost różnicy ciśnień. Im więcej osadu na przegrodzie, tym większy opór hydrauliczny, a pompa lub wentylator muszą wykonać więcej pracy, żeby utrzymać ten sam przepływ.
Jeśli przepływ spada, nie zakładaj od razu awarii pompy. Najpierw sprawdź ciśnienie przed filtrem i za filtrem, bo wyraźny wzrost różnicy to zwykle sygnał narastającego osadu.
Monitorowanie tej wartości to najprostszy sposób na planowanie serwisu. Zamiast zgadywać, kiedy wymienić wkład, widzisz, jak układ zbliża się do granicy dopuszczalnego oporu. W nowszych instalacjach różnicę ciśnień odczytuje czujnik podłączony do systemu monitoringu, który sygnalizuje przekroczenie ustalonego progu zamiast czekać na ręczny odczyt manometru. Takie rozwiązania zaliczają się do tak zwanej smart filtracji i coraz częściej zastępują tradycyjne przeglądy wykonywane według sztywnego harmonogramu.
Czym różni się filtracja cieczy od filtracji powietrza i gazów?
Zasada mechaniczna jest podobna, ale dobór urządzeń i parametry różnią się wyraźnie. W cieczach większe znaczenie ma lepkość, temperatura i odczyn chemiczny. W gazach i powietrzu częściej walczymy z pyłem, aerozolem i dymem, a istotna bywa recyrkulacja oczyszczonego strumienia.
| Parametr | Ciecz | Gaz lub powietrze |
|---|---|---|
| Typowe zanieczyszczenia | zawiesiny, piasek, rdza, opiłki | pyły, dymy, aerozole |
| Główne warunki doboru | lepkość, temperatura, ciśnienie, odczyn | obciążenie pyłem, przepływ, wilgotność, temperatura |
| Typowe zastosowania | obiegi procesowe, chłodziwa, media technologiczne | odciągi stanowiskowe, odpylanie, wentylacja procesowa |
| Częsty błąd | pominięcie odczynu i lepkości przy wyborze wkładu | założenie, że jeden filtr usunie wszystkie frakcje pyłu |
Ten sam filtr siatkowy może dobrze chronić obieg wody, ale nie sprawdzi się w wyłapywaniu drobnego pyłu z odciągu. Strumień powietrza z kolei często wymaga filtracji wielostopniowej, a dobór klasy filtra dla wentylacji przemysłowej dziś opiera się na normie ISO 16890. Norma ta zastąpiła wcześniejszą klasyfikację EN 779 i wprowadziła klasy skuteczności ePM1, ePM2,5 oraz ePM10, odnoszące się do konkretnych frakcji pyłu zawieszonego. W praktyce oznacza to, że filtr dobiera się nie tylko pod kątem ogólnej dokładności, ale pod kątem tego, jak radzi sobie z konkretną wielkością cząstek obecnych w danym procesie.
W aplikacjach o podwyższonych wymaganiach, takich jak przemysł farmaceutyczny, elektroniczny czy spożywczy, stosuje się filtry wysokiej skuteczności klasyfikowane według norm EN 1822 oraz ISO 29463, czyli filtry EPA, HEPA i ULPA. Te klasy definiują minimalną skuteczność zatrzymywania najdrobniejszych cząstek i mają znaczenie tam, gdzie nawet niewielkie zapylenie powietrza może zepsuć cały proces produkcyjny.
Jakie typy filtrów stosuje się w przemyśle?
Do najprostszych rozwiązań należy filtr siatkowy. Ma metalową lub polimerową siatkę w korpusie i zatrzymuje głównie większe cząstki mechaniczne, takie jak piasek, rdza czy opiłki. To rozwiązanie proste i przewidywalne w obsłudze, dobrze sprawdzające się jako zabezpieczenie wstępne przed dalszymi etapami filtracji.
W instalacjach odpylania nadal bardzo popularne są odpylacze z filtrami workowymi. Powietrze z maszyn trafia do komory, przechodzi przez worki filtracyjne, a pył zostaje na ich powierzchni. Coraz częściej worki zastępują jednak filtry kartridżowe oraz media nanowłókninowe, które przy podobnej skuteczności generują niższy spadek ciśnienia i zajmują mniej miejsca. Wybór między tymi technologiami zależy od branży, ilości pyłu i wymaganej klasy oczyszczonego powietrza.
W bardziej wymagających systemach stosuje się filtr wstępny, główny i wydechowy. Pierwszy stopień przejmuje większe cząstki, drugi usuwa drobne frakcje, a trzeci doczyszcza powietrze przed wypuszczeniem lub recyrkulacją. Taki układ kaskadowy jest praktyczniejszy niż jeden ekstremalnie dokładny wkład, ponieważ każdy stopień odbiera inną część obciążenia pyłowego. Filtr dokładny pracujący jako jedyny zapchałby się bardzo szybko, bo musiałby zatrzymywać jednocześnie grube i drobne frakcje.
Obok filtrów mechanicznych coraz większe znaczenie mają technologie membranowe, zwłaszcza w filtracji cieczy i wody procesowej. Ultrafiltracja, nanofiltracja i odwrócona osmoza pozwalają na selektywne oddzielenie cząstek na poziomie molekularnym, co jest niemożliwe przy klasycznych filtrach mechanicznych. Membrany działają na innej zasadzie niż sito, bo wykorzystują różnicę ciśnień osmotycznych i selektywną przepuszczalność struktury, dzięki czemu można usunąć z cieczy zanieczyszczenia, których żaden filtr siatkowy nie zatrzyma. Ten kierunek zyskuje na znaczeniu również w kontekście usuwania trwałych zanieczyszczeń chemicznych ze ścieków przemysłowych, gdzie klasyczna filtracja mechaniczna po prostu nie wystarcza.
Filtry chemiczne i elektrostatyczne wybiera się wtedy, gdy samo zatrzymywanie cząstek na przegrodzie nie wystarcza, na przykład przy zanieczyszczeniach gazowych lub bardzo drobnych aerozolach, które łatwo przenikają przez tradycyjne media włókninowe.
Filtr siatkowy sprawdzi się przy dużych cząstkach mechanicznych. Filtr workowy albo kartridżowy przy pyle z odpylania. Membrana przy zanieczyszczeniach na poziomie molekularnym, których żadne sito nie zatrzyma.
Jak dobrać filtr do medium i zanieczyszczeń?
Punktem wyjścia jest zawsze rodzaj medium i typowa frakcja zanieczyszczeń. To szybko zawęża wybór technologii i pozwala odrzucić rozwiązania, które z góry się nie sprawdzą. Drugim krokiem są warunki pracy, takie jak temperatura, ciśnienie, lepkość i odczyn. One decydują, jak wkład zachowa się w dłuższej eksploatacji, a nie tylko w pierwszych godzinach testu.
| Czynnik | Dlaczego ma znaczenie | Skutek pominięcia |
|---|---|---|
| Rodzaj medium | decyduje o typie filtra i konstrukcji korpusu | niewłaściwy materiał może się zapychać lub degradować |
| Rodzaj i wielkość cząstek | decyduje o dokładności medium filtracyjnego | zbyt gruby filtr przepuści drobny pył, zbyt dokładny szybko się zapcha |
| Temperatura i ciśnienie | wpływają na wytrzymałość i trwałość wkładu | odkształcenie wkładu lub awaria obudowy |
| Lepkość i odczyn cieczy | wpływają na spadek ciśnienia i kompatybilność materiałów | nadmierny opór, korozja lub uszkodzenie filtra |
| Dopuszczalny spadek ciśnienia | określa moment serwisu i wydajność układu | praca z nadmiernym oporem i ryzyko zatrzymania przepływu |
W tym miejscu warto zwrócić uwagę na jeszcze jeden aspekt, rzadko poruszany w prostych poradnikach, czyli koszt cyklu życia filtra. Zbyt dokładny wkład dobrany do lepkiej cieczy generuje wysoki spadek ciśnienia od pierwszego dnia pracy. To przekłada się na wyższe zużycie energii pompy i częstsze przestoje serwisowe, nawet jeśli sama skuteczność filtracji jest bardzo wysoka. Dobór filtra to więc zawsze pewien kompromis między dokładnością separacji, oporem przepływu i kosztem eksploatacji, a nie wybór najlepszego parametru w oderwaniu od pozostałych.
Nie dobieraj filtra wyłącznie na podstawie rodzaju zanieczyszczeń. Parametry medium bywają ważniejsze, bo to one decydują, czy wkład przeżyje pierwsze kilkaset godzin pracy.
Kiedy recyrkulacja powietrza jest bezpieczna?
Zawracanie oczyszczonego powietrza do hali zamiast wyrzucania go na zewnątrz zmniejsza straty ciepła i ogranicza koszty ogrzewania w sezonie zimowym. To rozwiązanie ma jednak swoje granice i nie każdy system odpylania nadaje się do recyrkulacji bez dodatkowych zabezpieczeń.
Decydujący jest tutaj końcowy stopień filtracji. Jeżeli powietrze przed zawróceniem do hali przechodzi przez filtr o odpowiednio wysokiej klasie skuteczności, a stężenie pozostałych zanieczyszczeń nie przekracza dopuszczalnych wartości dla stanowisk pracy, recyrkulacja jest praktyką akceptowaną i szeroko stosowaną. Problem zaczyna się wtedy, gdy klasa filtracji jest zbyt niska dla frakcji pyłu obecnej w danym procesie, na przykład przy szlifowaniu metali czy obróbce materiałów kompozytowych, gdzie drobny pył respirabilny łatwo przenika przez zbyt słaby filtr.
W praktyce oznacza to konieczność sprawdzenia, jaką klasę skuteczności deklaruje producent instalacji i czy odpowiada ona rodzajowi zanieczyszczeń generowanych w danym procesie. Bez tego sprawdzenia recyrkulacja może zamienić się w powolne, trudne do zauważenia gromadzenie pyłu w przestrzeni roboczej, co z czasem przekłada się na większe narażenie pracowników i potencjalną niezgodność z przepisami BHP.
Jak rozpoznać zużycie lub zapchanie filtra?
Najczystszy sygnał to wzrost różnicy ciśnień przy stałym przepływie. W praktyce dochodzi do tego kilka objawów, które można zauważyć bez specjalistycznych pomiarów.
- Przepływ medium lub wydajność odciągu spada, mimo że pompa albo wentylator pracuje cały czas.
- Jakość oczyszczonego medium pogarsza się, a za filtrem pojawia się więcej cząstek.
- Element filtracyjny jest widocznie pokryty osadem lub zbitym pyłem.
- Sprężarka, pompa lub wentylator pracuje głośniej i osiąga wyższą temperaturę.
Narastanie osadu nie zawsze oznacza awarię. To naturalny efekt działania filtra i element jego pracy, nie usterka. Problem zaczyna się wtedy, gdy osadu nie usuwa się regularnie i układ pracuje z coraz większym oporem, co prowadzi do przegrzania urządzenia tłoczącego lub gwałtownego spadku wydajności całej instalacji.
Zamiast czekać na całkowite zatkanie, warto ustalić graniczny spadek ciśnienia dla konkretnego filtra i trzymać się go podczas obsługi. W wielu nowszych instalacjach ten pomiar wykonuje czujnik różnicowy podłączony do systemu sterowania, który sam informuje o konieczności czyszczenia lub wymiany wkładu, zamiast wymagać ręcznego sprawdzania manometru przy każdej zmianie.
Poniższe zestawienie porządkuje najważniejsze różnice między popularnymi typami filtrów pod kątem tego, co realnie decyduje o wyborze w konkretnej instalacji.
| Typ filtra | Typowe zastosowanie | Ograniczenie |
|---|---|---|
| Siatkowy | ochrona wstępna przed dużymi cząstkami | nie zatrzyma drobnego pyłu i aerozoli |
| Workowy lub kartridżowy | odpylanie stanowiskowe i wentylacja procesowa | wymaga regularnego czyszczenia i kontroli spadku ciśnienia |
| Membranowy | uzdatnianie wody, oczyszczanie ścieków, media technologiczne | wyższy koszt inwestycyjny i wymagania serwisowe |
Data aktualizacji informacji o normach i klasach filtrów: dane orientacyjne, przed wdrożeniem konkretnego rozwiązania warto zweryfikować aktualną wersję normy oraz wymagania producenta filtra dla danego zastosowania.
