Instalacja LNG to system, który przyjmuje skroplony gaz ziemny, przechowuje go w niskiej temperaturze, a następnie zamienia z powrotem w gaz gotowy do użycia. Najważniejsze w całym procesie jest zrozumienie, że LNG nie trafia do odbiorcy w postaci cieczy. Zanim stanie się zwykłym gazem ziemnym, musi przejść przez kilka konkretnych etapów.
Wiele osób myli LNG z LPG, bo oba skróty brzmią podobnie i dotyczą paliw gazowych. Tymczasem to zupełnie inne media, wymagające innej infrastruktury. W tym artykule pokazuję, jak wygląda działanie instalacji LNG, z jakich elementów się składa i dlaczego regazyfikacja jest sercem całego układu.
Jak działa instalacja LNG
Instalację LNG najłatwiej zrozumieć jako uporządkowany łańcuch, w którym każdy element ma jasno określoną funkcję. Cały proces można sprowadzić do pięciu kroków. Dostawa LNG, magazynowanie w zbiorniku kriogenicznym, regazyfikacja, czyli ogrzanie cieczy do postaci gazowej, następnie redukcja ciśnienia z pomiarem i na końcu przekazanie gazu odbiorcy.
LNG jest dostarczany cysterną kriogeniczną. To nie jest zwykła cysterna paliwowa, tylko pojazd wyposażony w izolację utrzymującą niską temperaturę. LNG przechowuje się w stanie ciekłym przede wszystkim po to, żeby zmniejszyć objętość gazu. Dzięki temu w jednym zbiorniku mieści się znacznie więcej energii niż w przypadku gazu pod normalnym ciśnieniem.
Po dostarczeniu ciecz przepływa do zbiornika kriogenicznego. Tam jest utrzymywana w niskiej temperaturze, najczęściej orientacyjnie w zakresie od -163°C do -140°C. Zbiornik ma specjalną izolację termiczną, która ogranicza odparowywanie LNG. Nie jest to zwykły zbiornik gazowy pracujący w temperaturze otoczenia.
Kolejny etap to regazyfikacja. LNG przepływa ze zbiornika do parownicy, zwanej też regazyfikatorem. Parownica dostarcza ciepło, które powoduje przejście skroplonego gazu w stan gazowy. Źródłem ciepła może być powietrze z otoczenia, woda, energia elektryczna albo inny system grzewczy. Bez tego etapu LNG nie nadaje się do użycia jako zwykły gaz ziemny.
Po regazyfikacji gaz trafia do stacji redukcyjno-pomiarowej. Tam obniża się jego ciśnienie do wartości odpowiedniej dla odbiorcy i mierzy kluczowe parametry. Stacja redukcyjno-pomiarowa nie magazynuje LNG. Jej zadaniem jest przygotowanie gazu do dostarczenia dalej, do instalacji wewnętrznej, zakładu przemysłowego lub sieci.
W niektórych instalacjach gaz po regazyfikacji przechodzi jeszcze przez nawanialnię. To urządzenie dodaje środek zapachowy, który ułatwia wykrycie ewentualnego wycieku. Nie każda instalacja LNG ma nawanialnię. Jej obecność zależy od przeznaczenia gazu, skali obiektu i wymagań bezpieczeństwa.
Z jakich elementów składa się instalacja LNG
Podstawowy zestaw urządzeń w instalacji LNG jest dość powtarzalny. Spotyka się go zarówno w mniejszych stacjach dla zakładów przemysłowych, jak i w większych układach zasilających. Oczywiście konkretna konfiguracja zależy od skali obiektu i sposobu odbioru gazu.
Najważniejsze elementy instalacji LNG to:
- Zbiornik kriogeniczny – przechowuje LNG w niskiej temperaturze i ogranicza jego odparowywanie,
- Parownica – dostarcza ciepło, dzięki któremu LNG zmienia się z cieczy w gaz,
- Stacja redukcyjno-pomiarowa – obniża ciśnienie i mierzy ilość oraz parametry gazu,
- Cysterna kriogeniczna – dostarcza LNG do instalacji, utrzymując niską temperaturę podczas transportu.
Do tego w części obiektów pojawia się nawanialnia. Jej rola nie jest technologiczna w sensie zmiany stanu skupienia, ale ma duże znaczenie dla bezpieczeństwa. Dzięki odorantowi wyciek gazu jest wyczuwalny zapachowo, zanim jego stężenie stanie się groźne.
Zestaw elementów najlepiej pokazuje poniższa tabela. Zwraca ona uwagę na to, co jest rdzeniem instalacji, a co występuje opcjonalnie.
| Element | Funkcja | Czy zawsze występuje? |
|---|---|---|
| Zbiornik kriogeniczny | Magazynowanie LNG w niskiej temperaturze | Tak |
| Parownica | Zamiana LNG w gaz | Tak |
| Stacja redukcyjno-pomiarowa | Dostosowanie ciśnienia i pomiar gazu | Tak |
| Cysterna kriogeniczna | Dostawa LNG do instalacji | Zwykle tak |
| Nawanialnia | Dodanie środka zapachowego | Nie zawsze |
Na czym polega regazyfikacja LNG
Regazyfikacja to moment, w którym LNG przestaje być cieczą i staje się gazem ziemnym. Proces ten wymaga dostarczenia ciepła. W praktyce parownica może korzystać z powietrza atmosferycznego, ciepłej wody, pary, energii elektrycznej albo ciepła odpadowego z procesów przemysłowych.
Warto zapamiętać, że parownica nie spręża LNG. Jej główne zadanie to ogrzanie medium i umożliwienie zmiany stanu skupienia. Dopiero później stacja redukcyjno-pomiarowa ustawia ciśnienie na poziomie oczekiwanym przez odbiorcę.
W niektórych instalacjach LNG w ogóle nie wraca do postaci gazu w bezpośredni sposób. Przykładem są układy LCNG, w których LNG jest najpierw pompowane do wyższego ciśnienia, a potem regazyfikowane do sprężonego gazu ziemnego CNG. To rozwiązanie spotykane głównie w transporcie. Przy podstawowym opisie stacji LNG najważniejsza pozostaje klasyczna ścieżka: ciecz, ogrzanie, gaz, redukcja i odbiór.
Regazyfikacja nie jest etapem pobocznym. To właśnie ona decyduje o tym, że instalacja LNG może dostarczać gaz ziemny do celów grzewczych, technologicznych lub energetycznych.
Czym LNG różni się od LPG
To rozróżnienie warto postawić bardzo wcześnie, bo pomyłka pojawia się niezwykle często. LNG to skroplony gaz ziemny, w którym głównym składnikiem jest metan. LPG to gaz płynny, najczęściej propan, butan albo ich mieszanina. Inny skład chemiczny oznacza też inne właściwości, inne zbiorniki i inne warunki pracy instalacji.
LNG wymaga infrastruktury kriogenicznej, bo musi być przechowywane w bardzo niskiej temperaturze. LPG magazynuje się zwykle w zbiornikach ciśnieniowych w temperaturze otoczenia. Zamiana tych paliw w jednej instalacji bez zmian technologicznych nie jest możliwa.
Porównanie wygląda następująco:
| Cecha | LNG | LPG |
|---|---|---|
| Pełna nazwa | Skroplony gaz ziemny | Gaz płynny, propan-butan |
| Główny składnik | Metan | Propan, butan lub mieszanina |
| Magazynowanie | Zbiornik kriogeniczny, bardzo niska temperatura | Zbiornik ciśnieniowy |
| Przygotowanie do użycia | Wymaga regazyfikacji | Zależy od postaci i instalacji |
Jeżeli widzisz skrót LNG i myślisz o instalacji propan-butan, to znak, że trzeba zweryfikować cały opis. W praktyce budowa, eksploatacja i zabezpieczenia tych układów wyglądają inaczej.
Czym różni się stacja LNG od terminalu LNG
Oba pojęcia dotyczą gazu ziemnego w postaci skroplonej, ale opisują infrastrukturę o różnej skali. Stacja LNG to najczęściej obiekt lokalny. Przyjmuje LNG z cystern, magazynuje je i po regazyfikacji dostarcza gaz do zakładu, budynku lub innego odbiorcy.

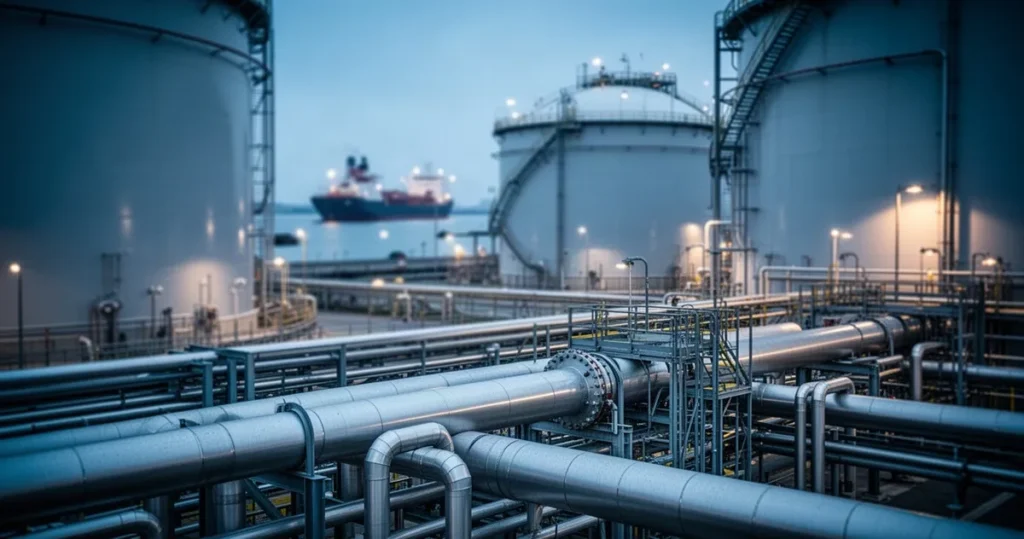

Terminal LNG to obiekt znacznie szerszy. Służy głównie do odbioru dużych dostaw LNG ze statków, magazynowania w wielkiej skali, regazyfikacji i wprowadzenia gazu do sieci przesyłowej. Terminal obejmuje więc dodatkowe etapy, takie jak rozładunek metanowca i przesył gazu na duże odległości.
Dla podstawowego pytania o działanie instalacji LNG wystarczy przyjąć model stacji lokalnej. Wtedy cały proces pozostaje czytelny, a poszczególne etapy łatwo powiązać z konkretnymi urządzeniami.
Czego nie robić przy planowaniu i ocenie instalacji LNG
Najczęstszy błąd to traktowanie instalacji LNG jak zwykłej instalacji gazowej bez części kriogenicznej. Tymczasem zbiornik kriogeniczny i parownica to elementy niezbędne do tego, żeby skroplony gaz w ogóle mógł zostać wykorzystany. Pominięcie regazyfikacji w opisie działania prowadzi do błędnych wniosków.
Drugi problem to zakładanie, że każda instalacja LNG wygląda identycznie. W praktyce liczba i typ parownic, obecność nawanialni czy sposób redukcji ciśnienia zależą od skali obiektu, rodzaju odbiorcy i warunków lokalnych. Dlatego przy konkretnym projekcie zawsze należy sprawdzać dokumentację techniczną danego rozwiązania.
Nie należy też porównywać LNG z LPG wyłącznie przez pryzmat tego, że oba media bywają dostarczane w cysternach. Różnice w temperaturze, składzie i sposobie przygotowania gazu są na tyle duże, że decydują o zupełnie innej konstrukcji instalacji.
Przy pracach w pobliżu instalacji LNG zawsze bierz pod uwagę bardzo niską temperaturę medium i ryzyko poparzeń kriogenicznych. Obsługa zbiorników i parownic wymaga procedur właściwych dla gazów skroplonych.
Kiedy warto pamiętać o nawanialni
Nawanialnia pojawia się w części instalacji LNG, ale nie jest standardem w każdym obiekcie. Jej obecność ma sens tam, gdzie gaz po regazyfikacji trafia do odbiorcy końcowego w sposób, który wymaga wyczuwalnego zapachu gazu. W układach przemysłowych, gdzie gaz jest spalany w kontrolowanych procesach, nawanianie może być pominięte.
Jeżeli w instalacji występuje nawanialnia, jej zadaniem jest dodanie środka zapachowego do gazu już po regazyfikacji. Dzięki temu ewentualny wyciek jest szybciej zauważalny. To element bezpieczeństwa, a nie urządzenie zmieniające parametry energetyczne gazu.
Przy ocenie konkretnego projektu warto sprawdzić, czy instalacja ma nawanialnię oraz jakie są wymagania dotyczące jej pracy. Brak tego urządzenia w jednej instalacji nie oznacza, że inna instalacja też go nie potrzebuje.
